Esta guía cubre el uso del capuchón ancla para varilla metálica: marcado de la malla de fijación, paso de la varilla por el capuchón, posicionamiento sobre el punto exacto, clavado hasta dejar el capuchón a ras y verificación de la fijación. Siga estos pasos para fijar geomantas, geoceldas o redes sobre talud distribuyendo la carga del clavado sin perforar el geosintético.
Especificaciones del producto

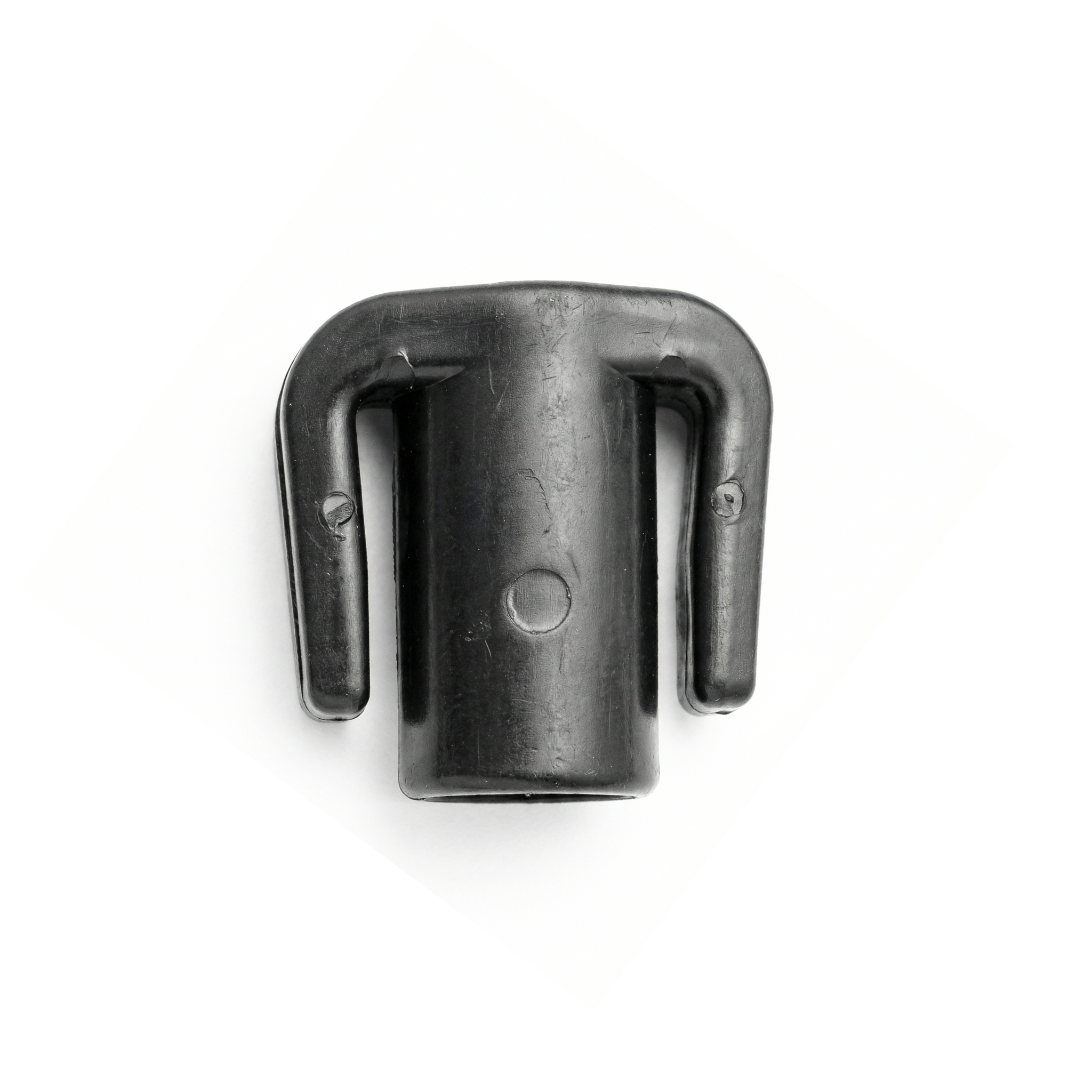

El capuchón ancla es una pieza plástica con forma de cono invertido o disco con perforación central. Se inserta sobre la cabeza de la varilla metálica antes o durante el clavado y queda atrapado entre la cabeza de la varilla y el material a fijar (geocelda, biomanta, geomanto, malla antihierba, etc.). Distribuye la fuerza puntual de la varilla sobre una superficie más amplia y evita que la cabeza desgarre el material.
| Especificación | Capuchón estándar |
|---|---|
| SKU | 765770 |
| Material | Polipropileno con estabilización UV |
| Caja | 1000 capuchones |
| Aplicación | Anclaje de geocelda, biomanta, geomanto, malla |
Paso a paso para usarlo
El capuchón se monta junto con la varilla. Hay dos técnicas según tipo de varilla: pasar la varilla por el capuchón antes de clavarla, o clavarla y poner el capuchón al final. La primera es más segura porque garantiza que el capuchón quede bien situado.
Marque la malla de fijación
Sobre el material a fijar, marque los puntos donde irán las varillas según la pauta de su proyecto. La pauta típica es de 1 fijación por m² en zonas planas y de 2-4 por m² en pendientes pronunciadas. Las pendientes superiores a 1V:2H requieren pauta aún más densa.
Pase la varilla por el capuchón
Tome una varilla y un capuchón. Pase la varilla por el orificio del capuchón hasta que la cabeza de la varilla quede dentro del cono o disco. Asegúrese de que el capuchón queda en la orientación correcta: el lado plano hacia el material, el lado cónico o estriado hacia arriba.
Posicione la varilla en su punto
Sitúe la varilla con el capuchón en el punto marcado, con la punta tocando el material. La perpendicular al terreno es lo más adecuado en superficie plana; en pendiente, la varilla se introduce inclinada hacia el monte (no hacia el valle) para resistir el peso del material.
Clave hasta dejar el capuchón a ras del material
Con un mazo de goma o martillo, clave la varilla golpeando sobre la cabeza con el capuchón ya colocado. La fuerza del golpe se transmite por el capuchón a la cabeza, no directamente al plástico. Detenga el clavado cuando el capuchón quede a ras del material, presionando ligeramente sin aplastarlo. Un capuchón hundido es buena señal de fijación correcta.
Verifique la fijación
Tire de la zona del material próxima a la varilla. Si el material se levanta del terreno, la varilla está mal clavada (poco profunda o en suelo blando) o el capuchón no presiona suficiente. Si el material queda firme contra el terreno, la fijación es correcta. Repita el sistema en cada punto marcado.
Para una obra grande, prepare lotes en bandejas: 50 varillas con su capuchón ya colocado, listas para clavar. Multiplica por 3 la velocidad de la cuadrilla. Pruebe con dos personas: uno reparte las varillas premontadas, el otro clava. Resultados típicos: 200-300 fijaciones por hora con esta organización.
No clave la varilla golpeando directamente sobre el capuchón con martillo de obra metálico. El capuchón se rompe y se queda hundido por debajo del material, anulando su función. Use mazo de goma, o martillo metálico interponiendo un taco de madera. Si rompe muchos capuchones, baje a martillo de menor masa o cambie el orden: clave primero la varilla a 80% y solo termine el último tramo con el capuchón puesto.
Productos complementarios
El capuchón es un elemento de un sistema de fijación. Estos son los socios habituales:
La varilla metálica es la pieza que penetra el terreno y trabaja a tracción; el capuchón es lo que reparte su fuerza sobre el material. La geocelda de polietileno es uno de los materiales que esta combinación fija con más frecuencia. La biomanta de coco es el otro caso típico: tras hidrosiembra, biomanta + varilla con capuchón garantizan que el material se mantenga en pendiente hasta germinación.
Mantenimiento y cuidados
El capuchón es un elemento de larga duración una vez instalado:
- Almacenamiento: en su caja, lugar seco y a la sombra. Resisten temperaturas de transporte sin problema, pero la luz UV directa prolongada degrada el polipropileno.
- Inspección periódica: en taludes con biomanta o geocelda, inspeccione anualmente las fijaciones visibles. Capuchones rotos o desplazados deben reemplazarse antes de que la varilla penetre el material.
- Vida útil: el polipropileno con UV-stabilizer dura entre 5 y 10 años bajo sol caribeño. En zonas que se cubrirán con vegetación (biomanta para revegetación), no es problema: cuando el capuchón se degrada, la raíces ya han fijado el suelo.
- Refuerzos puntuales: en zonas donde detecte movimiento (huellas de erosión, levantamiento del material), añada fijaciones adicionales en lugar de quitar las existentes.
Preguntas frecuentes
¿Puedo usar el capuchón con cualquier varilla?
El capuchón está dimensionado para la varilla metálica Dodom estándar de 50 cm. Funciona con varillas de otra marca de diámetro y cabeza similar, pero verifique en una prueba que la cabeza queda bien retenida y el orificio del capuchón no es excesivamente grande respecto al cuerpo de la varilla. Una holgura grande deja al material moverse.
¿Tienen color, son visibles?
El capuchón estándar es verde oliva o marrón para integrarse visualmente en taludes con vegetación. En geocelda con relleno de gravilla u hormigón, queda oculto bajo el relleno. En biomanta tras siembra, queda escondido por la vegetación a las pocas semanas. Si necesita un color distinto para una obra particular, consulte disponibilidad.
¿Qué hago si rompo capuchones al clavar?
Si rompe más del 5 % de los capuchones, hay un problema sistemático: martillo demasiado pesado, golpe lateral en lugar de perpendicular, suelo demasiado duro que rebota la varilla. Cambie a mazo de goma de menor masa, golpee perpendicular y, si el suelo es muy duro, pre-perfore con una varilla auxiliar antes de meter la definitiva con su capuchón.
