Esta guía cubre el uso del conector para geocelda: despliegue de los dos paneles a unir, solape de las dos paredes laterales, inserción del conector, repetición en todos los orificios y tensado de la celda con fijación al terreno. Siga estos pasos para unir paneles de geocelda en obra de forma rápida y sin reducir la resistencia de la cuadrícula.
Especificaciones del producto

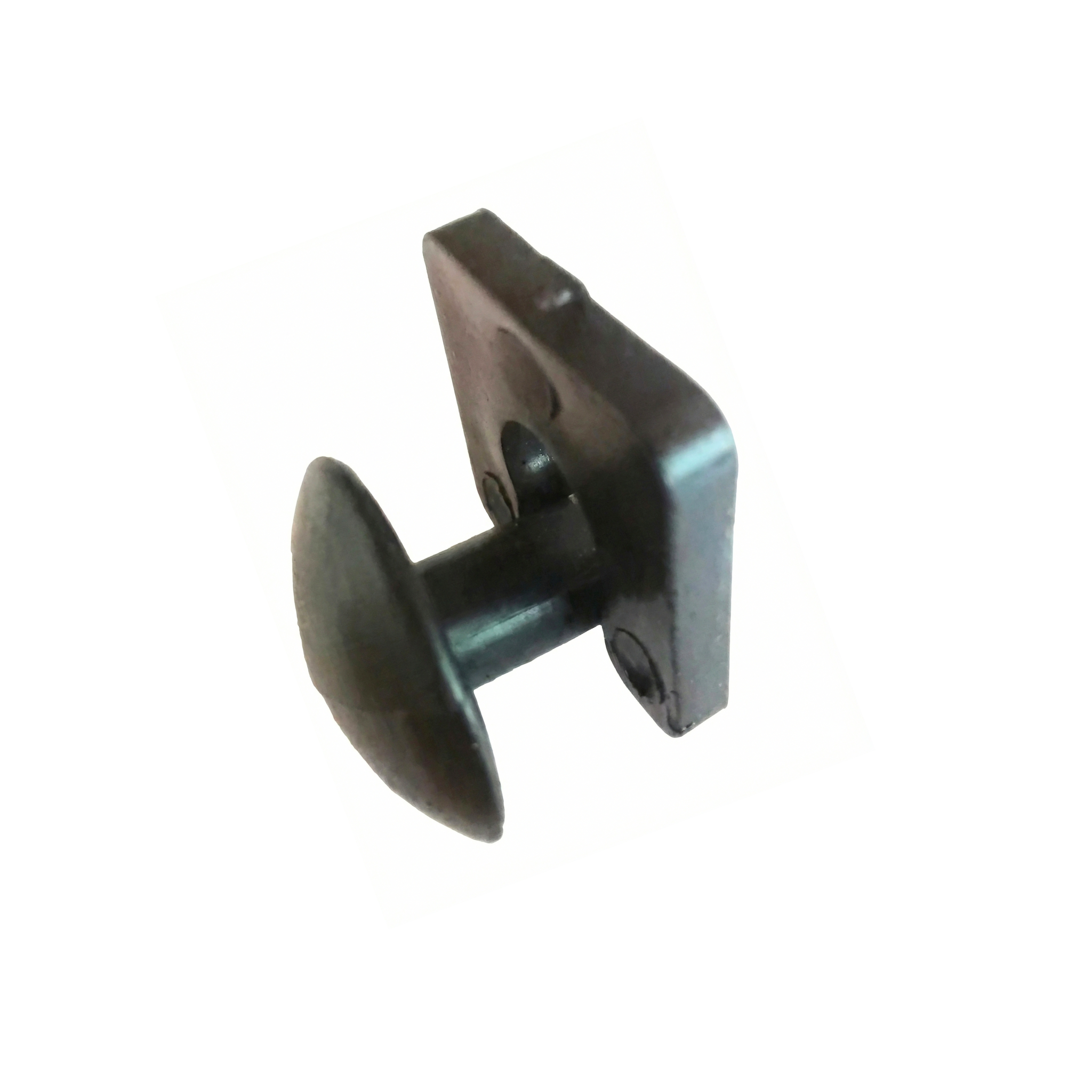

El conector para geocelda es una pieza plástica con forma de T o de I que se inserta en los orificios pre-perforados de las paredes de los paneles de geocelda. Bloquea la posición entre dos paneles contiguos, transmitiendo la fuerza de tracción y manteniendo la geometría celular regular. Sin conectores, dos paneles contiguos se separan en cuanto reciben carga.
| Especificación | Conector estándar |
|---|---|
| SKU | 765888 |
| Material | Polietileno de alta densidad (HDPE) |
| Caja | 400 conectores |
| Aplicación | Unión de paneles de geocelda en obra |
Paso a paso para usarlo
El conector se instala durante el despliegue de la geocelda, antes de fijarla al terreno con varilla metálica. Es una operación simple pero meticulosa: cada conector mal puesto es una zona de debilidad para toda la pendiente.
Despliegue los dos paneles a unir
Extienda completamente cada panel sobre el terreno preparado. Aproxime el segundo panel hasta que sus paredes laterales queden alineadas con las del primero. Los orificios pre-perforados de las paredes a unir deben coincidir uno con uno: si no coinciden, hay un panel desplazado o invertido.
Solape las dos paredes laterales
Coloque la pared del segundo panel pisada o solapada por encima de la del primero, de modo que los orificios queden enfrentados. La superposición correcta hace que la pared compartida sea de doble espesor donde irá el conector.
Inserte el conector
Tome un conector y empuje a través de los orificios alineados, atravesando las dos paredes solapadas. Empuje hasta oír el clic de bloqueo y verifique con la mano que el conector quedó firme sin posibilidad de salirse.
Repita en todos los orificios
A lo largo de la junta entre los dos paneles, instale un conector en cada orificio. No deje agujeros sin conectar, aunque parezca redundante: la fuerza se reparte entre todos. Una junta correctamente conectada se siente como una pared continua al tirar de ella.
Tense la celda y fije al terreno
Una vez conectados los paneles, despliegue la geocelda al máximo abriendo cada celda hasta su geometría regular hexagonal o cuadrada. Fije los bordes con varillas metálicas, capuchones ancla y, si la pendiente es pronunciada, anclaje superior con piezas específicas. Los conectores no sustituyen al anclaje al terreno.
Antes de empezar a conectar, calcule cuántos conectores necesita: cuente los orificios por panel y los lados a unir. Una caja de 400 conectores cubre aproximadamente 100 m² de geocelda con paneles típicos. Tener pocos significa parar la obra; tener demasiados es solo inventario. Pida con un 10 % de margen sobre el cálculo.
Nunca sustituya conectores por amarres con alambre, abrazadera plástica o cordel para “ahorrar”. El conector plástico está diseñado para repartir la fuerza entre las dos paredes y resistir UV durante la vida útil del talud. Cualquier sustituto cede en meses bajo el sol caribeño y la geocelda se separa en juntas. Si le faltan, pare y reabastezca.
Productos complementarios
El conector es un componente de un sistema mayor. La instalación correcta de geocelda incluye estos productos de fijación al terreno:
La geocelda de polietileno es el material que el conector une. La varilla metálica es la pieza que ancla la geocelda al terreno y trabaja en conjunto con el capuchón ancla para varilla metálica, que retiene la geocelda contra la cabeza de la varilla. Los tres son indispensables: sin ninguno, la instalación no es duradera.
Mantenimiento y cuidados
El conector instalado no requiere mantenimiento, pero el lote en almacén sí:
- Almacenamiento: en su caja original, lugar seco, protegido de luz solar prolongada. El HDPE con UV-stabilizer dura décadas, pero el almacenado a la intemperie pierde calidad.
- Inventario en obra: cuente al recibir la caja y verifique que el contenido coincide con la cantidad indicada. Una caja con menos conectores en obra grande puede provocar parada por falta de pieza.
- Inspección periódica de la instalación: en taludes con geocelda, inspeccione semestralmente las juntas donde van los conectores. Si nota separación entre paneles o conectores rotos, refuerce inmediatamente.
- Reposición: si tras una tormenta encuentra varios conectores rotos en una zona, indica que la instalación estaba subdimensionada. Repare y consulte si conviene reforzar con conectores adicionales o anclaje suplementario.
Preguntas frecuentes
¿Puedo usar conectores de otra marca con su geocelda?
El conector y los orificios pre-perforados de la geocelda Dodom están dimensionados para trabajar juntos. Conectores de otra marca pueden tener diámetros, longitudes o sistemas de bloqueo distintos que no encajan o no garantizan la fuerza correcta de unión. Si recibe una obra y debe completarla con material de otra marca, verifique compatibilidad antes de pedir.
¿A cuántos kilos resiste cada conector?
Resistencia a tracción nominal por unidad: aproximadamente 2-3 kN (200-300 kg / 450-650 lb). Cuando se instala correctamente con varios conectores por junta, la fuerza se reparte y la junta soporta cargas equivalentes a las del propio panel. Para condiciones de pendiente extrema o flujos hidráulicos, consulte con un calculista para verificar número de conectores por metro de junta.
¿Puedo retirar un conector mal puesto?
Una vez bloqueado, el conector no se puede retirar sin destruirlo. Si está mal posicionado, córtelo con cuter o alicate, retire los restos de los orificios y use un conector nuevo. Aprovisionarse de un 10 % adicional sobre el cálculo teórico cubre estas correcciones típicas de obra.
