Esta guía cubre la instalación del geocompuesto drenante: preparación de la cara del muro, instalación de la tubería de drenaje al pie, despliegue contra el muro, fijación del borde superior, solape entre rollos, relleno gradual del trasdós y cierre del remate superior. Siga estos pasos para eliminar el empuje hidrostático sobre muros de contención y evacuar el agua del trasdós de forma controlada.
Especificaciones del producto

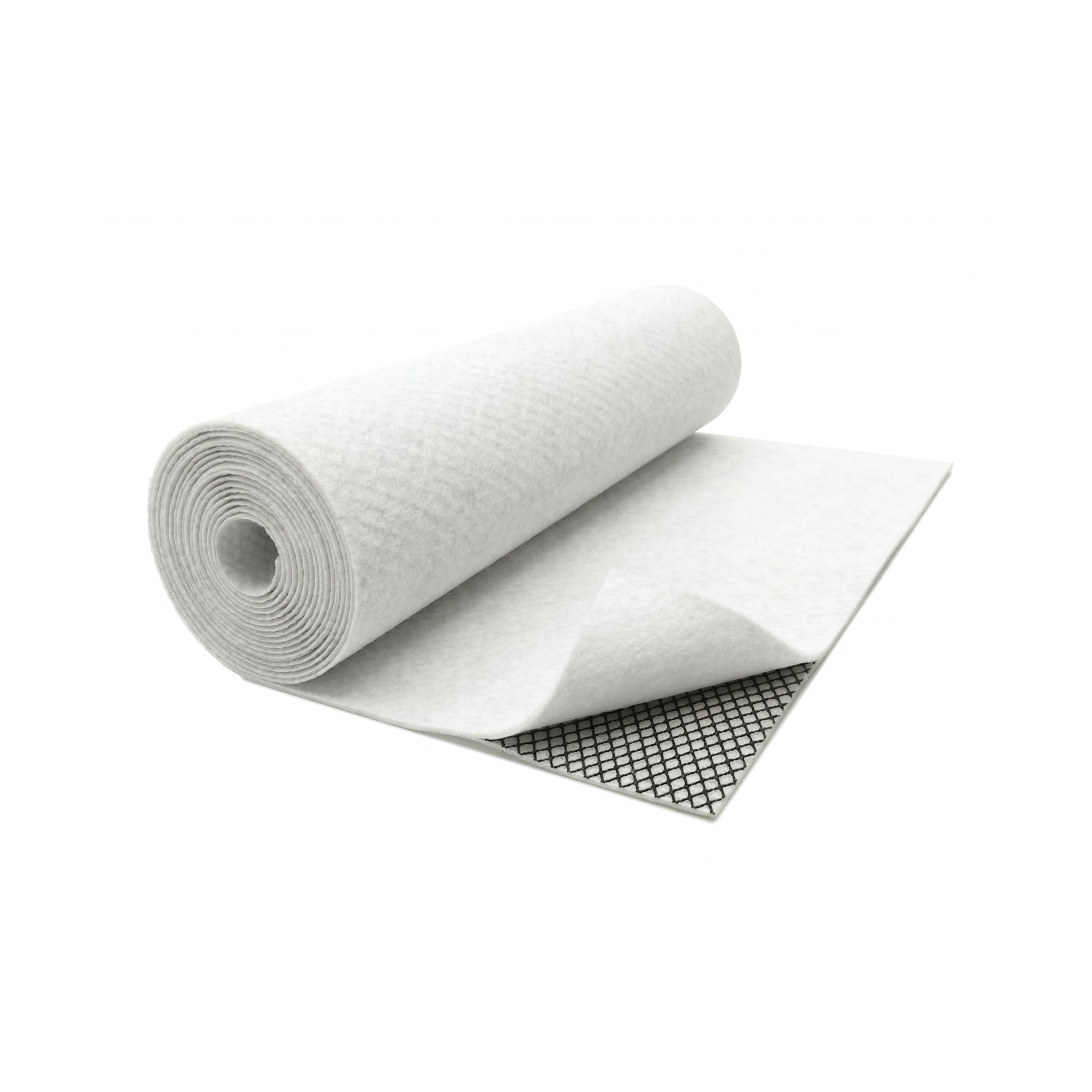

El geocompuesto drenante es una estructura tipo sándwich: dos geotextiles no tejidos que filtran el agua y dejan pasar solo el líquido sin partículas, más un núcleo de geored tridimensional en el centro que conduce ese agua hacia el punto de evacuación. Los geotextiles actúan como filtro y los huecos de la geored como canal de flujo. La gama Dodom se ofrece en una configuración estándar para muros de contención, sótanos enterrados y techos verdes.
| Especificación | Geocompuesto drenante |
|---|---|
| SKU | 746941 |
| Composición | Geotextil no tejido + Geored + Geotextil no tejido |
| Función | Filtrado y drenaje en plano |
| Ancho del rollo | 5.8 m (19 ft) |
| Largo del rollo | 100 m (328 ft) |
| Cobertura por rollo | 580 m² (6243 ft²) |
Paso a paso para usarlo
El geocompuesto reemplaza la capa de grava drenante tradicional pero exige instalación correcta para funcionar. Los geotextiles deben quedar en contacto con el suelo húmedo para captar el agua, y la geored del centro conduce ese flujo al pie del muro. Cualquier inversión del orden lo deja inservible.
Prepare la cara del muro
Aplique impermeabilizante asfáltico o lámina sobre la cara enterrada del muro y deje secar. La impermeabilización del muro y el geocompuesto trabajan juntos: el primero impide que el agua entre, el segundo conduce el agua que llega antes de que haga presión hidrostática.
Instale tubería de drenaje al pie
Coloque tubería perforada al pie del muro, sobre cama de grava, con pendiente mínima del 1 % hacia un punto de evacuación. El geocompuesto conduce el agua hasta esa tubería. Sin la tubería al pie, el agua se acumula y la presión hidrostática vuelve.
Despliegue el geocompuesto contra el muro
Despliegue el rollo en sentido vertical, desde la coronación del muro hacia el pie. Apoye el geocompuesto contra la cara impermeabilizada del muro. El borde inferior debe quedar sobre la grava de la tubería de drenaje para que el agua que baja desemboque directamente.
Fije el borde superior al muro
Use clavos de impacto con arandela ancha o pegamento de contacto compatible con asfalto para sujetar el borde superior cada 50 cm (20 in). La fijación es solo provisional, su función es mantener el geocompuesto en posición hasta que el relleno lo apriete contra el muro.
Solape los rollos contiguos
Solape 20 cm (8 in) entre rollos verticales adyacentes. En el solape, asegure que la geored del rollo nuevo se imbrique con la del anterior; los geotextiles cubren la junta y evitan que entre suelo dentro de la red de drenaje.
Rellene gradualmente el trasdós
Vierta suelo de relleno detrás del geocompuesto en capas de 30 cm (12 in) y compacte cada capa con compactador ligero. La carga del relleno es lo que aprieta el geocompuesto contra el muro y lo deja en contacto pleno. Compacte sin agresividad para no rasgar el geotextil exterior.
Cierre el remate superior
En la coronación del muro selle el borde superior del geocompuesto con masilla impermeable o lámina sobrepuesta. Lo que se busca es que el agua superficial entre por el suelo de relleno (filtrada por el geotextil exterior) y no por encima del propio geocompuesto.
El geocompuesto sustituye al menos 50 cm (20 in) de grava drenante tradicional ocupando solo unos milímetros. En sótanos urbanos donde cada centímetro de excavación cuesta dinero, ese espacio recuperado se traduce en más metros cuadrados útiles dentro del sótano. Calcúlelo antes de presupuestar la obra.
No instale el geocompuesto sin tubería de drenaje al pie del muro. Sin esa salida, el agua que el geocompuesto captura se acumula en la base, se satura el geotextil inferior y todo el sistema deja de drenar. La presión hidrostática vuelve y el muro acaba con humedad. La tubería al pie no es opcional.
Productos complementarios
Para una instalación profesional del geocompuesto en muro de contención, los siguientes complementarios cubren las funciones críticas que el geocompuesto solo no resuelve.
La lámina drenante nodular es la alternativa ideal para muros bajos (menos de 2 m de altura) o jardineras donde el flujo de agua esperado es bajo: más sencilla y económica que el geocompuesto. La varilla metálica se usa para fijar provisionalmente el borde superior cuando no es viable clavar al muro impermeabilizado, anclando contra el suelo del trasdós. El capuchón ancla reparte la presión y evita perforar el geotextil.
Mantenimiento y cuidados
El geocompuesto es un sistema enterrado diseñado para funcionar décadas sin intervención. Los cuidados se concentran en proteger el sistema de drenaje al pie del muro:
- Inspección anual del punto de evacuación: revise la salida de la tubería al pie. Si está obstruida por sedimentos o vegetación, límpiela. Una salida tapada satura todo el sistema desde abajo hacia arriba.
- Atención a manchas de humedad en el muro: si tras la primera temporada de lluvias aparece humedad permanente en la cara interior, suele significar que el sistema de drenaje no está evacuando. Revise primero la tubería al pie antes de pensar en la impermeabilización.
- Sin punzonamiento posterior: cualquier obra posterior que excave junto al muro puede dañar el geocompuesto. Marque la zona en planos para que futuros trabajos respeten su ubicación.
- Almacenamiento del rollo sobrante: protegido del sol directo. Los geotextiles tienen tratamiento UV pero la exposición prolongada antes de instalar reduce la vida útil del sistema completo.
Preguntas frecuentes
¿Cuál es la diferencia entre geocompuesto drenante y lámina drenante nodular?
La lámina nodular es una placa plástica con relieves que crea cámara de aire entre el muro y el suelo: barata y efectiva en muros bajos. El geocompuesto incorpora geotextiles a ambos lados del núcleo drenante, por lo que además de evacuar el agua filtra finos del suelo y trabaja con flujos más altos. Para muros sobre 2 m de altura o suelos con muchos finos, geocompuesto. Para muros bajos en jardín, lámina nodular.
¿Necesito siempre tubería de drenaje al pie del muro?
Sí, sin excepción. El geocompuesto es solo el conductor del agua: la tubería es la que la saca de la zona. Si no tiene tubería al pie, el agua se acumula en la base y satura todo el sistema. La regla práctica es: antes de comprar geocompuesto, asegure que tiene resuelta la salida al pie.
¿Hasta qué altura de muro funciona este geocompuesto?
El geocompuesto Dodom está dimensionado para muros enterrados de hasta 8 m de altura en condiciones estándar de suelo. Por encima de ese valor, el caudal acumulado obliga a un núcleo drenante de mayor capacidad o a sistemas con tubería intermedia (drenaje en escalera). Para muros muy altos o con nivel freático alto, consulte el dimensionamiento específico al asistente virtual.
