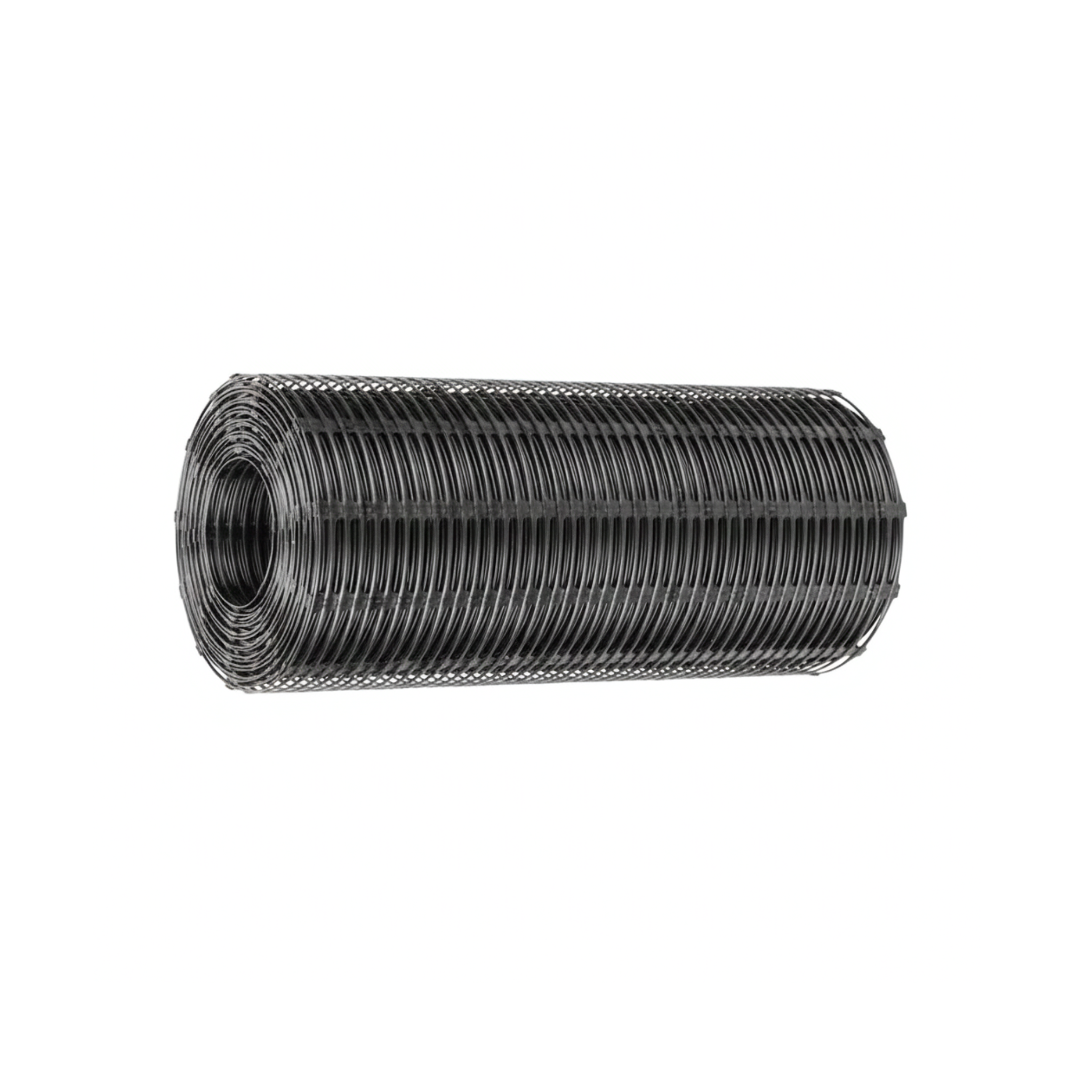

Si usted está construyendo un muro de contención de varios metros con suelo reforzado (MSE), un talud empinado o un estribo de puente que sostiene el empuje del relleno durante décadas, la geomalla uniaxial es el componente estructural que evita el colapso por fluencia (creep) acumulada bajo carga sostenida. Esta geomalla uniaxial PP de MOLTEXO entrega 80 kN/m de resistencia direccional con baja fluencia, en rollo de 3 m × 100 m, dimensión calibrada para muros MSE típicos de carretera y desarrollo urbano.
La instalación de una geomalla uniaxial NO es comparable a la de una biaxial: el procedimiento exige diseño previo de ingeniería estructural (no es opcional), control estricto de la orientación del rollo (el eje fuerte debe quedar perpendicular a la cara del muro) y secuencia precisa de tendido por capas con compactación entre cada una. Esta guía cubre el procedimiento operativo en obra, NO el dimensionamiento estructural —el cálculo de altura del muro, espaciamiento de capas y longitud de geomalla por capa siempre debe venir del proyectista responsable—.
Especificaciones del producto
La geomalla uniaxial de polipropileno se ofrece en una sola presentación estándar de 3 m de ancho por 100 m de largo, con resistencia direccional auditable de 80 kN/m en sentido del rollo. La tabla siguiente recoge las especificaciones técnicas íntegras de la única variante disponible:
| Especificación | Valor |
|---|---|
| SKU | 654761 |
| Material | Polipropileno (PP) estirado mono-orientado |
| Tipo de orientación | Uniaxial (estirado en una dirección) |
| Resistencia a la tracción | 80 kN/m (5.5 kip/ft) en sentido del rollo |
| Resistencia a fluencia (creep) | Baja, calibrada para muros MSE de larga duración |
| Ancho del rollo | 3 m (9.8 ft) |
| Largo del rollo | 100 m (328 ft) |
| Área por rollo | 300 m² (3229 ft²) |
| Resistencia química | Inerte ante ácidos, álcalis y microorganismos del suelo |
| Vida útil estimada | Décadas en condiciones enterradas |
| Aplicación principal | Muros MSE, taludes reforzados, estribos |
| Color | Negro (con aditivo carbon black anti-UV) |
Las guías hermanas de la geomalla biaxial PP y la geomalla triaxial PP cubren las otras dos orientaciones de la familia, específicamente diseñadas para refuerzo horizontal de bases viales y subrasantes —trabajo estructural distinto al de muros MSE—.
Paso a paso para usarla
El procedimiento siguiente cubre el ciclo operativo en obra: desde la verificación del diseño estructural hasta el relleno por capas con compactación. La supervisión de un ingeniero estructural o residente calificado es siempre obligatoria en muros MSE y obras de contención; las indicaciones siguientes son orientativas operativas y no sustituyen el diseño de ingeniería específico de cada proyecto.
Verificación del diseño estructural y replanteo
Antes de cualquier trabajo en campo, confirme con el ingeniero de proyecto: la altura del muro o talud, la separación vertical entre capas de geomalla, la longitud horizontal de cada capa de geomalla (que define la “trabazón” en el relleno) y el tipo de relleno granular o cohesivo aprobado. Sin este diseño previo, la instalación es construcción a ciegas y compromete la seguridad estructural. Replantee la base del muro y verifique nivelación de la fundación.
Preparación de la fundación y primera capa
Excave hasta nivel de la fundación según diseño. Compacte el fondo a la densidad mínima especificada. Coloque la primera capa de relleno granular y compacte. Marque sobre el relleno la línea donde se colocará la cara visible del muro (bloques de hormigón, gaviones, sacos de tierra encofrada, lo que indique el proyecto). El primer rollo de geomalla se extiende sobre esta capa.
Tendido del rollo con orientación correcta
Despliegue el rollo de modo que el SENTIDO LONGITUDINAL DEL ROLLO QUEDE PERPENDICULAR A LA CARA DEL MURO. Esto es crítico: la resistencia de 80 kN/m solo está en el eje longitudinal del rollo. Si tiende el rollo paralelo a la cara, la malla queda en el eje débil y el muro colapsa progresivamente. Marque visualmente la dirección del rollo en obra (con pintura en el suelo, por ejemplo) para evitar errores de operario en capas siguientes.
Anclaje en la cara y solape entre rollos
La extensión del rollo debe llegar hasta la cara del muro (bloques o sistema de revestimiento) y “envolver” el frente según indique el detalle de proyecto. En la cara, la malla queda anclada por el peso del relleno superior y por mecanismos específicos del sistema de revestimiento. Si necesita varios rollos en una misma capa para cubrir la longitud del muro, solape transversal (paralelo a la cara) un mínimo de 50 cm —pero NUNCA solape longitudinalmente (perpendicular a la cara) porque eso corta el eje fuerte de la malla—. Si la longitud del rollo no alcanza para cubrir el largo del muro, son necesarios cortes individuales con desplazamiento vertical de la junta entre capas.
En muros MSE altos donde la geomalla queda dispuesta en muchas capas, marque cada rollo en obra con el número de capa antes del extendido (con pintura, cinta de obra). El control visual de qué capa corresponde a cuál evita errores de orientación y permite al ingeniero residente auditar el avance sin revisar diariamente el plano. Una vez cubierto por relleno, no hay forma de inspeccionar la posición de las capas inferiores: la trazabilidad debe construirse durante la ejecución.
Relleno por capas y compactación
Coloque la siguiente capa de relleno granular sobre la geomalla extendida. Vuelque el material desde dentro hacia el exterior del muro (NUNCA desde el frente hacia atrás, porque empujaría la malla y comprometería su anclaje en cara). Compacte cada capa al porcentaje de Proctor especificado antes de extender la siguiente capa de geomalla. La separación vertical entre capas de geomalla viene del diseño —típicamente entre 30 cm y 60 cm dependiendo de la altura total del muro—.
No instale geomalla uniaxial con la dirección del rollo paralela a la cara del muro. Es el error más caro y más común en obras inexpertas: la malla queda solicitada en el eje débil (típicamente entre 5 y 10 kN/m de resistencia transversal en lugar de los 80 kN/m del eje fuerte) y el muro deforma progresivamente durante meses o años hasta el colapso. La detección en obra es visual: mire los nodos de la malla; el patrón “fluido” largo en la dirección del rollo es el eje fuerte y debe quedar perpendicular a la cara del muro.
Productos complementarios
Para complementar la geomalla uniaxial en muros MSE, taludes y obras de contención, los siguientes productos cubren las necesidades adyacentes más comunes:
La geomalla biaxial PP es la solución específica para refuerzo horizontal de bases viales y plataformas industriales: distinto trabajo estructural, no es alternativa de la uniaxial sino complemento en proyectos integrales. El geotextil tejido PP se usa en muros MSE como capa de separación entre el relleno granular y el suelo natural, evitando contaminación por finos en sistemas drenantes. Las varillas metálicas son útiles como anclaje temporal durante el extendido y verificación visual de la orientación correcta antes del relleno. La geomalla triaxial PP es solución para problemas distintos (subrasantes blandas con tráfico complejo) y no sustituye al uniaxial en muros MSE.
Mantenimiento y cuidados
La geomalla uniaxial enterrada en muros MSE no requiere mantenimiento durante su vida útil. Lo que sí requiere monitoreo es el comportamiento del muro: en muros estructurales (especialmente los de altura significativa), conviene establecer un programa de inspección visual periódica de la cara externa para detectar señales de deformación progresiva, abultamientos localizados, fisuras en juntas de bloques o asentamiento diferencial en la corona. Estas señales pueden indicar que algo no está bien internamente, mucho antes del colapso. La inspección visual cada 6 meses durante los primeros 5 años de vida es buena práctica.
Para almacenamiento previo a la instalación, mantenga los rollos en posición horizontal, sobre superficie limpia, cubiertos contra luz solar directa. La geomalla uniaxial es más susceptible a daño mecánico en bordes que la biaxial: un golpe contra una piedra durante descarga puede iniciar una rotura que se propaga al desenrollar. Inspeccione visualmente cada rollo antes de bajarlo a la obra y antes de extenderlo, especialmente los primeros y últimos metros que pudieron quedar expuestos durante el transporte.
Preguntas frecuentes (FAQ)
¿Por qué no puedo usar uniaxial donde el proyecto pide biaxial?
La geomalla uniaxial tiene resistencia muy baja en el eje transversal (perpendicular al rollo), típicamente entre 5 y 10 kN/m. Si la usa en una base vial donde las cargas vehiculares vienen en cualquier dirección, el eje débil queda solicitado y la malla no aporta refuerzo en parte de la planta. La uniaxial está optimizada para situaciones donde la fuerza tractora va en una sola dirección conocida (perpendicular a una cara de muro). Para refuerzo bidireccional de subrasantes use biaxial; para multidireccional con tráfico complejo, triaxial.
¿Qué hago si la longitud del rollo no me alcanza para cubrir el muro de extremo a extremo?
La longitud horizontal de cada capa viene del diseño estructural (típicamente entre 0.7 y 1.0 veces la altura del muro). Si el largo del muro excede los 100 metros del rollo, son necesarias varias secciones por capa con solape transversal de 50 cm como mínimo (paralelo a la cara). NUNCA solape longitudinalmente porque eso corta el eje fuerte. Para coordinar las juntas entre capas, desplace cada capa al menos 1 metro respecto a la anterior para evitar planos de debilidad continuos.
¿Puedo usar geomalla uniaxial para reforzar un talud existente con riesgo de deslizamiento?
Sí, es uno de los usos típicos. La instalación implica excavación, tendido de capas de geomalla con relleno compactado y reconstrucción del talud con geometría más estable. Esta intervención requiere SIEMPRE diseño previo de ingeniería geotécnica que evalúe planos de falla potenciales, propiedades del suelo existente y carga superior. La instalación correcta de geomalla en un talud problemático puede prevenir un deslizamiento; la incorrecta puede acelerarlo al darle al usuario falsa sensación de seguridad.
