Esta guía cubre el test de presión con manómetro de aguja sobre soldadura de cuña caliente: espera al enfriamiento de la junta, sellado de un extremo del canal, inserción de la aguja en el extremo abierto, inyección de aire a presión de prueba, espera de 5 minutos con lectura y documentación. Siga estos pasos para verificar que el canal de aire de la soldadura está estanco y la junta cumple especificación de obra.
Especificaciones del producto

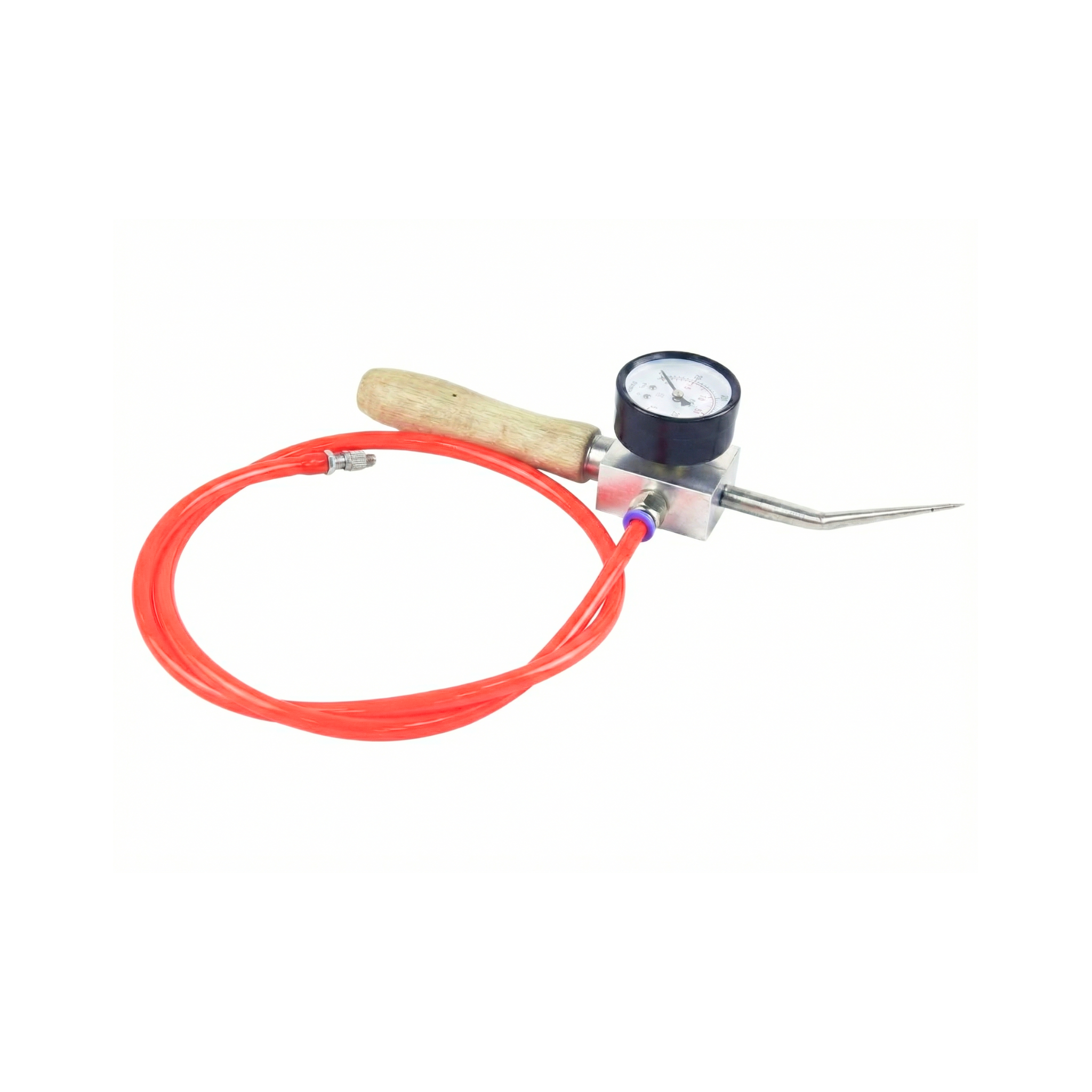

El manómetro con aguja es un instrumento mecánico de medida de presión, equipado con una aguja con punta hueca por la que se inyecta aire al interior del canal entre los dos cordones de una soldadura de cuña caliente. El operador inyecta aire hasta la presión de prueba, espera el tiempo normalizado y observa la caída. Es la herramienta de auditoría definitiva del estado de las juntas.
| Especificación | Manómetro estándar |
|---|---|
| SKU | 126342 |
| Rango de medida | 0 – 60 psi (0 – 4 bar) |
| Tipo | Mecánico, esfera analógica |
| Aplicación | Test de canal de aire en cuña caliente |
Paso a paso para usarlo
El test de presión del canal entre cordones es el control de calidad de referencia para soldaduras por cuña caliente. El protocolo de inspección suele requerir presión inicial de 30 psi (2 bar) y caída máxima del 10 % en 5 minutos. Siga el orden estricto.
Espere el enfriamiento de la junta
No realice el test sobre soldadura caliente. Espere al menos 15 minutos después del paso de la cuña caliente para que la junta haya enfriado y consolidado. Soldadura caliente da lecturas erróneas porque el aire interior se dilata.
Selle un extremo del canal
Con un soldador de extrusión o con la propia soldadora de aire caliente, cierre uno de los dos extremos del canal de aire entre los dos cordones de soldadura. Verifique con la mano que ese extremo quedó estanco antes de proseguir.
Inserte la aguja en el extremo abierto
Pinche con la aguja del manómetro la membrana lateral del canal de aire por el extremo opuesto al sellado. La aguja entra perpendicular, atravesando solo la lámina superior. La punta debe quedar dentro del canal sin tocar la lámina inferior.
Inyecte aire a presión de prueba
Conecte la bomba o el compresor a la válvula del manómetro y eleve la presión hasta 30 psi (2.0 bar) o lo que indique su protocolo. Cierre la válvula. Espere 1 minuto a estabilización: el sistema baja a presión de equilibrio cuando todo el aire dilata uniformemente. Anote la presión inicial.
Espere 5 minutos y lea
Cronómetre 5 minutos exactos. Al final, lea la presión. La pérdida no debe superar el 10 % de la presión inicial. Por ejemplo, partiendo de 30 psi, la lectura final debe ser ≥27 psi. Si cae más, hay fuga: la junta debe ser reparada con extrusora antes de continuar la obra.
Documente el resultado
Tome foto del display al inicio y al final del test. Anote en su libreta de obra: identificación de la tirada (número o coordenadas), presión inicial, presión final, caída en %, fecha y hora. Esa trazabilidad es la garantía de calidad final de la obra.
En obra al sol pleno con temperatura ambiente cambiando rápidamente, la presión del canal sube y baja por dilatación del aire interior. Si tiene dudas sobre si la caída es por fuga real o por enfriamiento (por ejemplo si una nube tapó el sol), repita el test 30 minutos después. Una junta sana siempre vuelve a dar resultado correcto en condiciones térmicas estables.
No infle el canal por encima de la presión de prueba pensando que mejora la verificación. Inflar a 50 o 60 psi puede romper la junta sana, especialmente en láminas finas. La presión recomendada de 25-30 psi (1.7-2.0 bar) está calculada para detectar fugas reales sin dañar el material. Respete el protocolo.
Productos complementarios
El manómetro con aguja es la herramienta de control para soldaduras de cuña caliente. Forma parte del kit de inspección junto a los materiales y máquinas que verifica.
La máquina de soldadura de cuña caliente es la única que produce el canal de aire que el manómetro verifica. La geomembrana HDPE es el material base de la junta. La máquina de soldadura de extrusión es la herramienta de reparación: cuando el manómetro detecta fuga, la extrusora la corrige.
Mantenimiento y cuidados
El manómetro es una herramienta delicada que se descalibra con golpes:
- Funda y maleta: tránsporte siempre en su funda original o en un compartimento acolchado. Un golpe en la esfera descalibra la lectura.
- Verificación de calibración: cada 6 meses, contraste con un manómetro patrón o lleve a un laboratorio de metrología. Anote en su libreta la última verificación.
- Aguja sustituible: la aguja se desgasta o se dobla. Reemplácela cuando observe que pierde aire por la zona del pinchazo o que cuesta penetrar la lámina.
- Válvulas y conexiones: revise antes de cada jornada que la válvula de retención no fuga. Una válvula con fuga interna invalida el test.
- Almacenamiento: guárdelo en lugar seco, a temperatura estable. Evite el cofre del camión bajo el sol caribeño, donde temperaturas internas superan los 60 °C.
Preguntas frecuentes
¿Cuánta presión usar y por qué cuánto tiempo?
El protocolo más extendido en obra es 25-30 psi (1.7-2.0 bar) durante 5 minutos con caída máxima del 10 %. Algunas obras públicas exigen 30 psi durante 10 minutos. Consulte el pliego de su contrato de obra. Las presiones más altas o tiempos más largos no son siempre más estrictos: pueden dañar juntas válidas y dar falsos negativos.
¿Mi presión cae lentamente, hay fuga?
Si la caída es inferior al 10 % en 5 minutos, la junta es válida. Si es entre 10 % y 30 %, repita el test 30 minutos más tarde para descartar efecto térmico (cambio de temperatura ambiente). Si la caída persiste, hay microfuga: la junta debe ser reparada. Si la caída es superior al 50 % o pérdida total, hay fuga importante: localice y repare con extrusora.
¿Puedo usar este manómetro para otros tests?
Sí, sirve para cualquier verificación de presión en rango 0-60 psi: pruebas de presión en tuberías plásticas, neumáticos de carretillas y maquinaria, sistemas de riego por goteo. Para más precisión a baja presión existen manómetros con escala 0-15 psi. Para mucha presión, hay modelos hasta 200 bar. Este es el rango óptimo para canal de soldadura.
