Esta guía cubre la instalación de la placa de célula para drenaje: verificación de la impermeabilización y antirraíces, colocación del geotextil de protección, colocación y conexión de las placas, cobertura con geotextil filtrante y añadido de sustrato con plantación. Siga estos pasos para crear sistemas de drenaje en cubierta verde, jardinera elevada o sobre estructura sin sobrecargar el sistema.
Especificaciones del producto

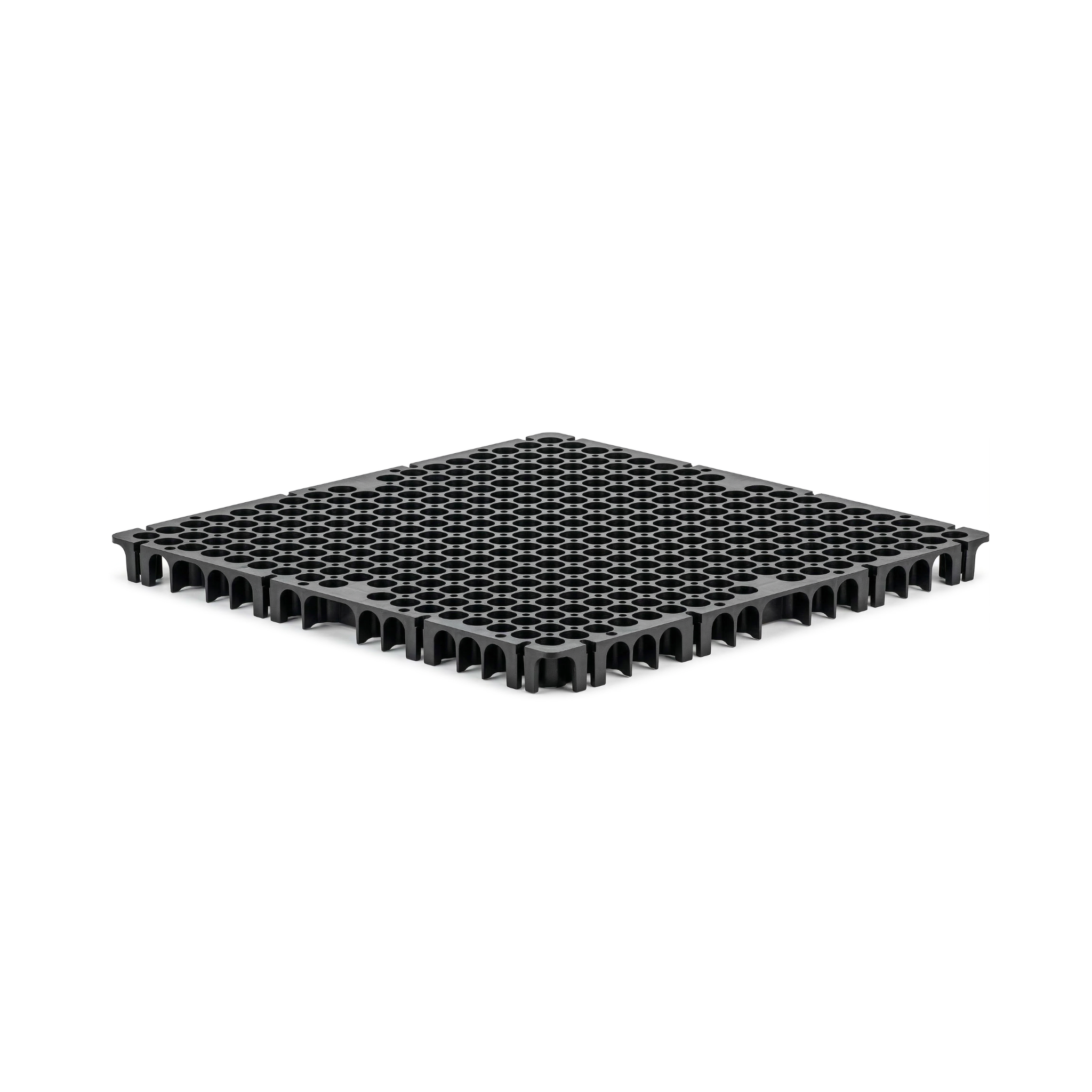

Placa modular de polietileno de alta densidad (HDPE) reciclado con células huecas en forma de copas que se ensamblan entre sí por sistema de unión lateral. Las células crean canales horizontales de drenaje y un colchón de aire bajo el sustrato. Resistencia a compresión suficiente para soportar el peso del sustrato saturado y la vegetación adulta sin colapsar.
| Especificación | Placa estándar |
|---|---|
| SKU | 345612 |
| Dimensiones | 50 × 50 × 3 cm (19.7 × 19.7 × 1.2 in) |
| Material | HDPE reciclado |
| Paquete | 8 placas (≈0.87 m²) |
| Aplicación | Drenaje en cubiertas verdes y jardines en azotea |
Paso a paso para la instalación
La placa de drenaje es uno de los componentes de un sistema multicapa: cada capa cumple una función y todas son necesarias. Una omisión compromete el conjunto.
Verifique impermeabilización y antirraíces
Antes de instalar la placa, el forjado debe estar correctamente impermeabilizado con membrana específica para cubierta verde y protegida con barrera antirraíces (geomembrana HDPE de mínimo 1 mm o lámina específica). Si esta etapa falla, ninguna placa de drenaje compensará las filtraciones futuras. Verifique con el responsable de la obra antes de seguir.
Coloque geotextil de protección
Sobre la barrera antirraíces, extienda una capa de geotextil de polipropileno (de gramaje 200-300 g/m²). Su función: proteger la membrana inferior de los puntos duros de la placa y absorber la fricción del peso. Solape rollos contiguos 30 cm.
Coloque las placas y conecte
Posicione las placas con las células (copas) hacia abajo. Encaje el sistema de unión lateral entre placas contiguas, formando una superficie continua. Verifique que el conjunto orienta el agua hacia los puntos de evacuación previstos en la cubierta (sumideros, gárgolas). Si falta pendiente, las placas no resuelven el drenaje: el agua se acumulará igual.
Cubra con geotextil filtrante
Sobre las placas, extienda una nueva capa de geotextil de polipropileno (esta filtrante de gramaje 150-200 g/m²). Su función: separar el sustrato del sistema de drenaje. Sin esta capa, el sustrato fino baja a las células y las taponea, anulando el drenaje en pocas semanas. Solape rollos contiguos 20 cm.
Añada sustrato y plantación
Extienda el sustrato específico para cubierta verde (sustrato ligero con fibra de coco, pómez, perlita y materia orgánica) en el espesor previsto: 8-15 cm para cubierta extensiva (sedum, aromáticas), 25-50 cm para cubierta intensiva (arbustos, pequeños árboles). Plante según diseño y riegue para asentar.
Para cubiertas verdes en clima dominicano (alta pluviometría en época lluviosa, sol intenso en época seca), preste atención especial al dimensionamiento de los puntos de evacuación: una tormenta tropical produce volumen de agua que puede saturar el drenaje si los sumideros están subdimensionados. Verifique con el ingeniero estructural y de aguas que la capacidad de evacuación es suficiente para precipitaciones esperadas + factor de seguridad.
No instale el sustrato directamente sobre las placas omitiendo el geotextil filtrante intermedio. Es la causa más frecuente de fallo de cubiertas verdes mal ejecutadas: la tierra fina baja por gravedad y agua de lluvia hasta las células y obtura todos los canales de drenaje en pocos meses. La cubierta queda saturada, las plantas mueren por anaerobiosis radicular y aparecen filtraciones al edificio. Cumpla siempre la secuencia: placa + geotextil + sustrato.
Productos complementarios
La placa de drenaje funciona dentro de un sistema multicapa. Estos son los socios habituales en cubiertas verdes:
La geomembrana de polietileno de alta densidad (HDPE) es la barrera antirraíces que protege el forjado del edificio. El geotextil de polipropileno aparece en dos posiciones de la cubierta: protector encima de la geomembrana y filtrante encima de la placa. El sustrato de fibra de coco es componente principal de las mezclas para cubierta verde: aporta ligereza, retención hídrica y aireación adecuadas para plantar sobre forjado.
Mantenimiento y cuidados
La placa instalada bajo sustrato no es accesible para mantenimiento directo, pero la cubierta requiere atenciones periódicas:
- Almacenamiento de placas: en lugar seco a la sombra antes de instalación. El HDPE estabilizado resiste sol, pero protegerlas alarga vida útil del lote.
- Inspección de los puntos de drenaje: anualmente, revise los sumideros y gárgolas de evacuación. Hojas, ramas y residuos pueden bloquearlos. Un sumidero bloqueado anula todo el sistema, por bueno que sea el resto.
- Vigilancia de zonas húmedas anormales: si tras lluvias detecta zonas que tardan días en secarse o aparece vegetación del tipo "de zonas pantanosas" (juncos, musgo excesivo), indica que el drenaje está fallando localmente. Es signo de que necesita inspección profesional.
- Vida útil: 30-50 años bajo el sustrato (sin radiación UV directa). El límite suele ser la membrana impermeable, no las placas.
- Reposición parcial: si una zona del jardín se levanta para reformas, puede reutilizar las placas extraídas si no muestran fisuras.
Preguntas frecuentes
¿Puedo prescindir de la placa si la cubierta tiene buena pendiente?
No. La pendiente conduce el agua, pero la placa cumple dos funciones distintas: drenaje rápido bajo el sustrato y colchón de aire para aireación radicular. Sin placa, durante una tormenta el sustrato se satura y las raíces se quedan en agua durante días. Aunque finalmente drene, el daño ya está hecho. Las placas garantizan drenaje inmediato y mantienen aireación constante.
¿Funciona en jardines a nivel del suelo, no solo en azoteas?
Sí, otra aplicación importante: en jardines sobre forjado de garajes subterráneos, sobre sótanos técnicos, en patios interiores con problema de drenaje, o en macetas grandes y jardineras profundas para evitar pudrición radicular. Cualquier situación donde el agua no puede percolarse libremente al subsuelo natural se beneficia de la placa de drenaje.
¿Retiene algo de agua para las plantas?
Algunos modelos de placa drenaje tienen células con pequeña capacidad de retención hídrica (3-5 L/m²) que actúa como reserva en periodos secos. Eso reduce la frecuencia de riego y es ventaja en climas con períodos de sequía. Para climas con lluvia abundante uniformemente repartida, el agua de las células se renueva tras cada lluvia y no aporta gran ventaja, pero tampoco perjudica.
