Esta guía cubre el montaje del gavión caja de malla hexagonal: preparación de la base, ensamble del gavión, colocación y atado con los vecinos, llenado con piedra seleccionada, colocación de tirantes intermedios y cierre de la tapa. Siga estos pasos para construir muros de contención, defensas fluviales o estructuras de gravedad con la flexibilidad de la doble torsión.
Especificaciones del producto

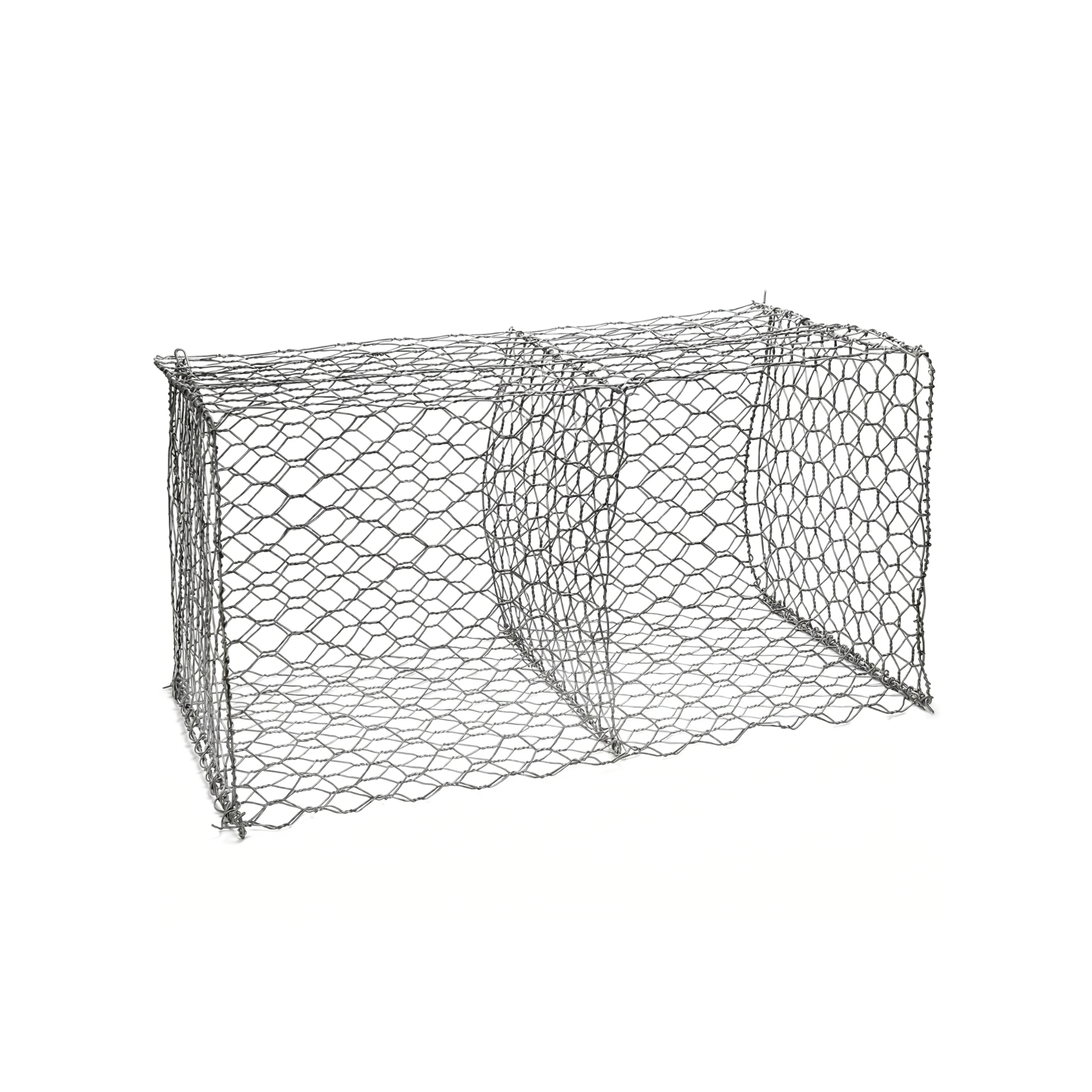

El gavión caja de malla hexagonal es una caja prismática fabricada con alambre de acero galvanizado (a veces con recubrimiento adicional de PVC) entrelazado en patrón hexagonal de doble torsión. La doble torsión es lo que da la flexibilidad característica del sistema: si una zona del muro se asienta, el gavión se deforma sin romper la estructura. Adecuado para muros de contención, encauzamientos fluviales, control de erosión y obras de paisajismo monumental.
| Especificación | Gavión hexagonal |
|---|---|
| Material | Alambre de acero galvanizado |
| Tipo de malla | Hexagonal de doble torsión |
| Comportamiento | Estructura flexible, drenante |
| Aplicaciones | Muros, riberas, taludes |
| Vida útil | 50+ años con galvanizado adecuado |
Paso a paso para usarlos
El gavión llega plegado en la obra como pieza plana. Hay que ensamblarlo, atarlo a sus vecinos y llenarlo con piedra correctamente seleccionada. Cada paso es secuencial y la calidad del muro depende de la disciplina del llenado, no del material en sí.
Prepare la base
Excave y nivele la base hasta encontrar terreno firme. Compacte y, en muros sobre suelo blando, coloque geotextil de separación entre el suelo natural y la primera hilada de gaviones. Esto evita que el lodo del subsuelo migre hacia las piedras del gavión.
Ensamble el gavión
Despliegue el gavión plegado y levante los cuatro lados para formar la caja prismática. Una las aristas con alambre de atado del mismo calibre, dando vueltas continuas cada 10 cm (4 in) en patrón alternado simple-doble. Cuide que las esquinas queden perfectamente cuadradas: una caja deformada en la base se traduce en muro deformado.
Coloque y ate a los vecinos
Posicione el gavión en su lugar y átelo a los gaviones contiguos por las cuatro aristas en contacto. Esta atadura entre cajas es lo que convierte una hilera de gaviones individuales en un muro continuo capaz de trabajar como bloque estructural. Sin atar entre sí, los gaviones se comportan como cajas independientes y la estabilidad del conjunto es muy inferior.
Llene con piedra seleccionada
Use piedra angular dura, sana, limpia y de tamaño entre 10 y 25 cm (4 a 10 in). Llene en tres capas: la primera y la última a mano, colocando piezas grandes en las caras exteriores para que el muro tenga aspecto homogéneo; la del medio puede volcarse a granel. Acomode las piedras con cuña y compacte ligeramente con maza para minimizar huecos.
Coloque tirantes intermedios
Cada 33 cm (13 in) de altura del relleno (es decir, en cada tercio del gavión) coloque tirantes de alambre que conecten la cara frontal con la cara posterior, atravesando la masa de piedra. Los tirantes evitan que la cara frontal se abombe hacia afuera bajo el peso del relleno superior y la presión del trasdós.
Cierre la tapa
Una vez lleno hasta el borde, baje la tapa y átela al cuerpo del gavión con alambre dando vueltas continuas como en el ensamblaje inicial. La tapa cierra el sistema y es lo que mantiene la piedra dentro de la caja durante décadas a pesar de movimientos y asentamientos.
Para muros de gaviones expuestos en zonas de uso público o con valor paisajístico, dedique tiempo a colocar manualmente las piedras de la cara visible. Una hilada exterior bien hecha (piedras planas, encaradas, con caras planas hacia el frente) eleva la apariencia del muro de "estructura militar" a obra de cantera. Cuesta un poco más de mano de obra y compensa con creces en valor visual.
No olvide los tirantes intermedios. Es el error que más muros de gaviones arruina: como no se ven una vez la caja está llena, la cuadrilla los "ahorra" para ir más rápido. El resultado aparece a los pocos meses con la cara frontal del gavión abombada hacia afuera, con la malla tensionada al máximo, y el muro pierde verticalidad y estética de forma irreversible.
Productos complementarios
Para una obra de gaviones bien terminada, los siguientes complementarios resuelven la alternativa estructural, la vegetación superficial y el control de erosión en la zona de transición.
El gavión electrosoldado es la alternativa cuando se busca aspecto más arquitectónico y aristas perfectas: cajas rígidas con malla soldada en lugar de tejida. La biomanta de coco se aplica sobre el talud detrás o por encima del muro de gaviones para controlar erosión superficial mientras se establece la vegetación. Las semillas de grama bermuda son la cobertura estándar para la zona vegetada que rodea el muro.
Mantenimiento y cuidados
El gavión bien construido es una estructura de larga vida con muy poco mantenimiento. Las pautas se centran en inspecciones periódicas y atención a señales tempranas:
- Inspección anual general: revise el alambre buscando puntos de oxidación acelerada, especialmente en zona de salpicaduras y mareas. El galvanizado pierde efectividad localmente con el tiempo y un punto debilitado puede romper la malla.
- Atención a abombamientos: si la cara frontal de algún gavión se ve abombada, generalmente es por falta o rotura de tirantes intermedios. Repare antes de que la malla se rompa por tensión.
- Reposición de piedra: tras crecidas o eventos sísmicos puede haberse perdido piedra del relleno. Si hay huecos visibles desde fuera, recargue piedra del mismo calibre y vuelva a atar el alambre de cierre.
- Vegetación agresiva: las raíces de algunos árboles pueden invadir el muro y deformarlo. Evite plantar especies invasivas a menos de 3 m del muro de gaviones.
- Limpieza de cara expuesta: en taludes urbanos retire basura y restos vegetales que se acumulen entre piedras de la cara visible para mantener apariencia.
Preguntas frecuentes
¿Qué piedra usar para llenar el gavión?
Piedra angular dura y sana, de tamaño entre 10 y 25 cm, mayor que la abertura de la malla hexagonal. Lo más adecuado es piedra de cantera local: caliza, granito o basalto según disponibilidad. Evite piedra redondeada de río (no encaja entre sí y forma huecos), piedra deleznable que se desmenuza con el tiempo, y piedra muy pequeña que se sale por la malla.
¿Hasta qué altura puedo construir un muro de gaviones?
Un muro de gaviones bien diseñado puede llegar a 6-8 m de altura, escalonado y con dimensionamiento de la base según empuje del trasdós. Para alturas mayores se requieren refuerzos con geomalla anclada al suelo o sistemas combinados. Si el proyecto supera los 4 m, exija cálculo geotécnico antes de comprar.
¿Diferencia entre gavión hexagonal y electrosoldado?
El hexagonal es de doble torsión: malla tejida flexible que absorbe asentamientos y deformaciones del terreno sin romper. Ideal para suelos blandos, riberas con socavación y zonas sísmicas. El electrosoldado es de malla rígida con uniones soldadas: aristas perfectas, mejor estética y ejecución más limpia, ideal para muros vistos arquitectónicos en suelos firmes que no asienten.
