Esta guía cubre el montaje del gavión caja electrosoldado: preparación de la base, ensamble de los paneles, posicionamiento de la caja vacía en su sitio, relleno con piedra de granulometría correcta, colocación de tirantes intermedios y cierre de la tapa. Siga estos pasos para construir muros y estructuras con acabado más rígido y geométrico que la malla hexagonal, donde el aspecto visual o la verticalidad son críticos.
Especificaciones del producto

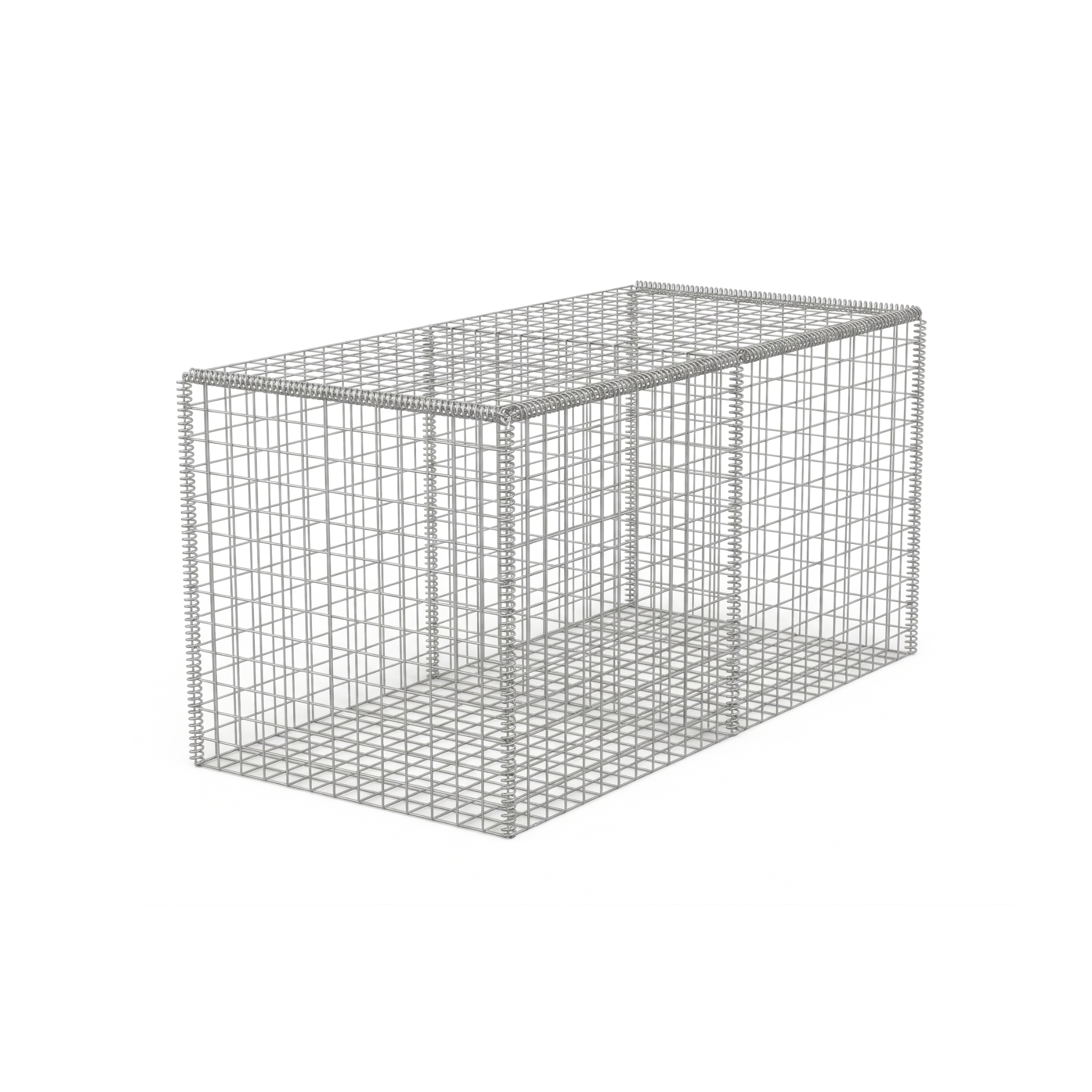

El gavión electrosoldado es una caja prefabricada de paneles de malla rígida de alambre soldado en sus intersecciones, lo que le da geometría estable y caras planas. Se ensambla en obra a partir de los paneles individuales y se rellena con piedra. Su rigidez lo hace ideal para muros de contención, canalizaciones, estribos de puente y todo tipo de obra estructural donde la estética y el alineamiento importan.
| Especificación | Gavión 2×1×1 m |
|---|---|
| SKU | 694500 |
| Tipo de malla | Electrosoldada (alambre rígido) |
| Largo | 2 m (6.6 ft) |
| Ancho | 1 m (3.3 ft) |
| Alto | 1 m (3.3 ft) |
| Volumen por caja | 2 m³ (70.6 ft³) |
| Aplicación principal | Muros de contención y obras estructurales |
Paso a paso para usarlo
El gavión electrosoldado llega a obra en paneles desmontados que usted ensambla en sitio. La rigidez del producto perdona pocos errores: si la base no queda nivelada o el relleno no es el adecuado, el muro pierde alineación. Siga el orden estricto.
Prepare la base
Excave una zanja de cimentación de al menos 30 cm (12 in) de profundidad, nivele y compacte. Coloque una capa de zahorra o gravilla de 10 cm (4 in) bien compactada. La base es lo que sostendrá toda la estructura: cualquier asentamiento posterior se traduce en un muro inclinado.
Ensamble los paneles
Despliegue los paneles sobre superficie plana y únalos por las aristas usando espirales de alambre o grapas. Verifique que las cuatro caras laterales y la base formen ángulos rectos, dejando la tapa abierta para el llenado posterior. Ensamble siempre dos o tres cajas a la vez para alinearlas como una unidad.
Posicione la caja vacía en su sitio
Lleve la caja ensamblada hasta su posición final, aliénela respecto a la línea del muro y únala a las cajas vecinas con espirales en cada arista compartida. El conjunto debe trabajar como una sola estructura monolítica, no como cajas independientes apoyadas.
Rellene con piedra de granulometría correcta
Use piedra dura, angulosa, no friable, con tamaño entre 1.5 y 2 veces la luz de la malla (típicamente 10 a 20 cm / 4 a 8 in). Coloque a mano las piedras de la cara expuesta para lograr un acabado parejo, y vuelque al interior las piedras menos vistas. Rellene en capas de 30 cm (12 in) y compacte ligeramente cada una.
Coloque tirantes intermedios
Cuando complete cada tercio del llenado (a 33 cm y a 66 cm de altura), coloque tirantes de alambre uniendo la cara frontal con la trasera de la caja. Sin esos tirantes, la cara expuesta se abomba con el peso de la piedra y arruina el alineamiento del muro.
Cierre la tapa
Una vez completado el llenado hasta el borde, cierre la tapa con espirales o grapas a lo largo de las cuatro aristas superiores. La tapa debe quedar tensa, sin holguras. Si va a apilar otra hilada de gaviones encima, prepare la nueva fila replicando los pasos.
Detrás del muro de gaviones, instale geotextil no tejido y lámina drenante nodular antes de rellenar el trasdós con material seleccionado. El geotextil filtra finos y la lámina conduce el agua hacia la base del muro. Sin esa pareja, en obra dominicana con lluvia tropical, el empuje hidrostático desplaza la primera hilada de gaviones en pocos meses.
No use piedra blanda, redondeada de río o de tamaño inferior a la luz de malla. La piedra blanda se fractura con el peso, la redondeada rueda y se reorganiza dejándolo todo flojo, y la piedra pequeña se sale por los huecos en la primera lluvia fuerte. Una caja con piedra equivocada es una caja perdida en menos de un año.
Productos complementarios
Un muro de gaviones rara vez funciona solo. Necesita gestión del agua detrás del muro y, si quiere durar décadas en clima dominicano, una pareja filtro-drenaje correcta.
El geotextil no tejido de polipropileno filtra los finos del trasdós y evita que la piedra del gavión se colmate. La lámina drenante nodular conduce el agua infiltrada hacia la base del muro y elimina el empuje hidrostático, principal causa de fallo en muros de gaviones. La geomembrana HDPE se usa cuando el muro contiene un terreno saturado o un depósito que no debe filtrarse hacia el otro lado del muro.
Mantenimiento y cuidados
El gavión electrosoldado no requiere mantenimiento estructural si fue bien instalado, pero conviene inspeccionarlo periódicamente:
- Inspección anual: revise espirales, tirantes y aristas. Si encuentra alguno suelto, reate inmediatamente con alambre del mismo calibre.
- Revisión tras eventos extremos: huracanes, tormentas tropicales y crecidas son los momentos en que el muro recibe carga máxima. Inspeccione siempre después.
- Vegetación controlada: la maleza puede crecer entre las piedras. Pequeñas plantas trepadoras incluso son estéticas y benefician al muro, pero arbustos con raíz profunda generan empuje y deben retirarse.
- Limpieza del drenaje: si instaló lámina drenante en el trasdós, verifique que la salida de agua al pie del muro no esté obstruida con sedimento.
- Vida útil esperada: en clima caribeño, un gavión electrosoldado correctamente instalado con piedra adecuada tiene vida útil de 50 años o más. La galvanización de la malla es lo que define el plazo real.
Preguntas frecuentes
¿Cuál es la diferencia entre gavión electrosoldado y hexagonal?
El gavión hexagonal usa malla flexible de doble torsión: tolera asentamientos diferenciales y se adapta a movimientos del terreno, ideal para riberas y suelos blandos. El electrosoldado tiene paneles rígidos: caras planas, geometría precisa y mayor estabilidad estructural, ideal para muros de contención verticales y estribos. Si su obra puede asentarse desigualmente, vaya con hexagonal; si quiere un muro recto y estético, vaya con electrosoldado.
¿Hasta qué altura puedo apilar gaviones electrosoldados?
Sin cálculo estructural específico, hasta 3 metros (10 ft) de altura con base ampliada en cuña (cada hilada superior se retranquea 30 cm respecto a la anterior). Por encima de 3 m, el muro debe dimensionarse con análisis de empuje activo, factores de seguridad al deslizamiento y al volcamiento, y a veces requiere tirantes pasivos hacia el terreno trasero.
¿Qué piedra puedo usar en clima dominicano?
La mejor opción local es piedra caliza dura, basalto o canto rodado de gran tamaño (siempre que respete la granulometría 1.5–2× luz de malla). Evite calizas blandas, areniscas friables y piedras con grietas visibles. Pida al proveedor un material con resistencia a compresión superior a 50 MPa y absorción de agua menor al 5%.
