Esta guía cubre la instalación de la lámina drenante nodular: impermeabilización previa de la cara del muro, corte a medida, colocación con los nódulos hacia el muro, fijación con clavos de impacto, solape entre rollos, sellado del remate superior y relleno gradual del trasdós. Siga estos pasos para crear una cámara drenante continua que protege la impermeabilización y evacúa el agua del trasdós.
Especificaciones del producto

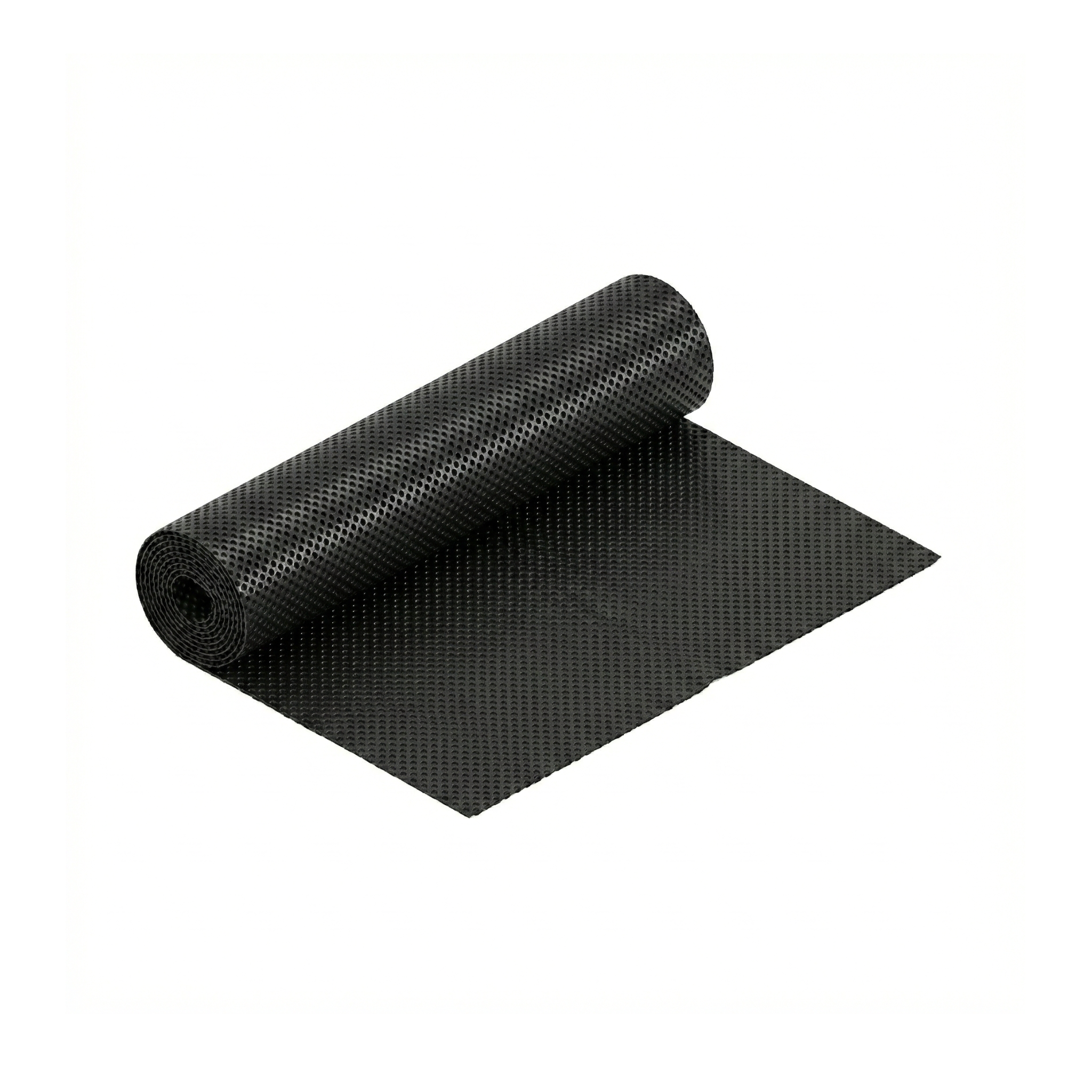

La lámina drenante nodular es una placa de polietileno de alta densidad termoformada con nódulos en relieve (tipo huevera). Al colocarla contra un muro, los nódulos crean una cámara de aire continua que conduce el agua hacia el sistema de drenaje al pie. Además separa el muro del suelo húmedo y protege la impermeabilización contra punzonamiento durante el relleno.
| Especificación | Lámina drenante nodular |
|---|---|
| SKU | 875876 |
| Material | Polietileno de alta densidad (HDPE) |
| Gramaje | 700 g/m² (20.6 oz/yd²) |
| Estructura | Termoformada con nódulos en relieve |
| Ancho del rollo | 2 m (6.6 ft) |
| Largo del rollo | 20 m (66 ft) |
| Cobertura por rollo | 40 m² (430 ft²) |
Paso a paso para usarla
La lámina nodular funciona por la cámara de aire que crean los nódulos. Si la coloca al revés, la cámara queda contra el suelo y el agua no fluye. Lo único crítico es la orientación y el remate superior; el resto es sentido común.
Impermeabilice la cara del muro
Aplique pintura asfáltica o lámina impermeable sobre el muro y deje secar. La lámina nodular protege la impermeabilización y la complementa, no la sustituye. Sin impermeabilización previa, los nódulos crean cámara de aire pero el agua sigue traspasando el muro.
Corte la lámina a medida
Mida la altura del muro y corte la lámina con cuchillo retráctil o tijera de chapa. Deje 10 cm (4 in) extra en la coronación del muro para el remate superior. La lámina debe llegar 5 cm (2 in) por debajo de la base del muro, hasta apoyarse sobre la grava de la tubería de drenaje.
Coloque con los nódulos hacia el muro
Esta es la regla crítica: los nódulos (lado con relieve) van CONTRA el muro. La cara lisa queda hacia el suelo de relleno. Así la cámara de aire formada entre los nódulos y el muro es donde fluye el agua hacia el pie. Si invierte la orientación, la lámina deja de drenar.
Fije al muro con clavos de impacto
Use clavo de impacto con arandela ancha cada 50 cm (20 in) en la parte superior y cada 1 m (3.3 ft) en el cuerpo. La fijación es solo para mantener la lámina en posición hasta que el relleno la apriete. No clave en exceso: cada clavo es una perforación de la impermeabilización que hay debajo.
Solape rollos contiguos
Solape 10 cm (4 in) entre rollos verticales adyacentes. La mayoría de láminas tienen una banda lisa de solape integrada en uno de los bordes; úsela superpuesta sobre los nódulos del rollo siguiente. Así la junta queda continua y el agua no entra.
Selle el remate superior
Doble los 10 cm extra superiores hacia el lado del muro y selle con masilla impermeable o perfil metálico de remate. Así evita que entre agua o suelo por encima de la lámina, lo que dejaría la cámara de aire taponada con tierra.
Rellene el trasdós gradualmente
Rellene en capas de 30 cm (12 in) y compacte ligeramente cada capa. La carga del relleno aprieta la lámina contra el muro. Compacte sin agresividad: el polietileno aguanta presión distribuida pero no impactos puntuales con maquinaria pesada.
Para techos verdes y jardineras, los nódulos cumplen una función adicional: retienen agua dentro de cada cuenco invertido y la liberan progresivamente al sustrato. Eso reduce frecuencia de riego y suaviza el estrés hídrico de las plantas en época seca caribeña. En esos casos los nódulos van hacia ARRIBA, contra el sustrato, no hacia el techo.
No instale la lámina con los nódulos hacia el suelo de relleno. Es el error más frecuente: visualmente la cara nodular llama la atención y se piensa que va hacia afuera. Pero la cámara de aire que conduce el agua se forma ENTRE los nódulos y el muro: por eso los nódulos van pegados al muro. Invertirla deja la lámina como simple capa plástica que no drena nada.
Productos complementarios
La lámina nodular es un producto autocontenido pero, según el alcance del proyecto, conviene reforzar la solución con uno de los siguientes complementarios.
El geocompuesto drenante es la alternativa para muros más altos (sobre 2 m) o suelos con muchos finos donde la lámina nodular se queda corta: más capacidad de evacuación y geotextil filtrante incluido. La varilla metálica con capuchón ancla sirve para fijar el borde superior cuando no quiere clavar al muro impermeabilizado, anclando contra el suelo del trasdós antes del relleno.
Mantenimiento y cuidados
La lámina nodular es un sistema enterrado con vida útil de varias décadas. Las pautas se centran en proteger la salida del agua y evitar daños mecánicos posteriores:
- Inspección anual del pie del muro: revise la salida de la tubería de drenaje al pie. Si está obstruida por sedimentos o vegetación, límpiela antes de la época de lluvias.
- Atención a humedades en el muro: si tras la primera temporada aparece humedad permanente en la cara interior, suele indicar tubería obstruida o lámina mal orientada en obra.
- Sin excavaciones cercanas posteriores: marque la zona en planos para que futuros trabajos respeten la ubicación de la lámina.
- Almacenamiento del rollo sobrante: en lugar techado, sobre palet, vertical para evitar deformaciones permanentes de los nódulos.
- Recortes: el HDPE es reciclable. Los recortes y rollos sobrantes se reciclan como plástico a través de gestores autorizados.
Preguntas frecuentes
¿Cuál es la diferencia entre lámina nodular y geocompuesto drenante?
La lámina nodular es una placa de HDPE termoformada con nódulos que crea cámara de aire: simple, económica y suficiente en muros bajos y caudales moderados. El geocompuesto drenante incorpora geotextiles a ambos lados de un núcleo drenante que filtran finos del suelo y manejan caudales mayores. Para jardineras, muros de jardín y techos verdes, lámina nodular. Para muros enterrados sobre 2 m o con nivel freático alto, geocompuesto.
¿De qué lado van los nódulos en cada aplicación?
En muros: nódulos contra el muro, cara lisa hacia el suelo. En techos verdes y azoteas: nódulos hacia ARRIBA contra el sustrato, cara lisa contra el techo. En jardineras horizontales (fondo): nódulos hacia arriba para que cumplan la función de retención de agua. La regla simple: los nódulos siempre van contra el lado por donde llega el agua.
¿Puedo usar la lámina como impermeabilización?
No. La lámina nodular no es impermeable: es drenante. Tiene perforaciones intencionadas para que el agua entre y fluya por la cámara de aire. La impermeabilización debe estar resuelta antes (pintura asfáltica, lámina, mortero hidrófugo). Si la usa sin impermeabilización previa, el agua atraviesa el muro a pesar de la lámina.
