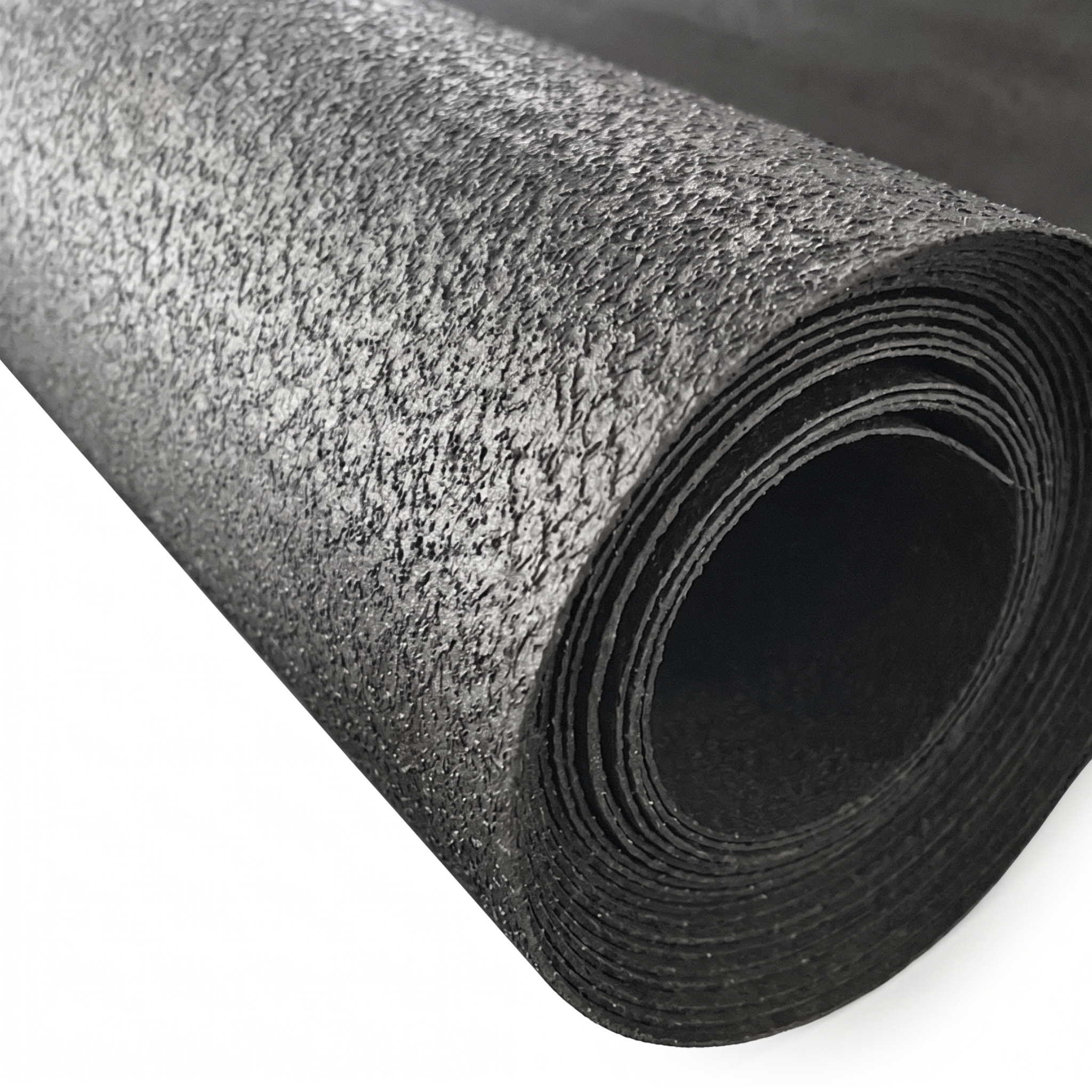

Lorsque le confinement s'étend sur des talus, la géomembrane lisse glisse : le sol de couverture, le déchet ou l'eau poussent le lé vers le bas de la pente et compromettent la stabilité de l'ouvrage. Cette géomembrane PEHD texturée —aussi appelée lé texturé ou géomembrane rugueuse— résout ce problème avec une surface en relief sur les deux faces qui multiplie le frottement d'interface. Fabriquée par Moltexo avec des résines vierges de grade professionnel en calibres du 4000 au 8000 (1,0 à 2,0 mm), elle est conçue pour les décharges, l'exploitation minière et les réservoirs à parois inclinées où la stabilité du talus est auditée : jamais comme solution temporaire.
Principaux avantages

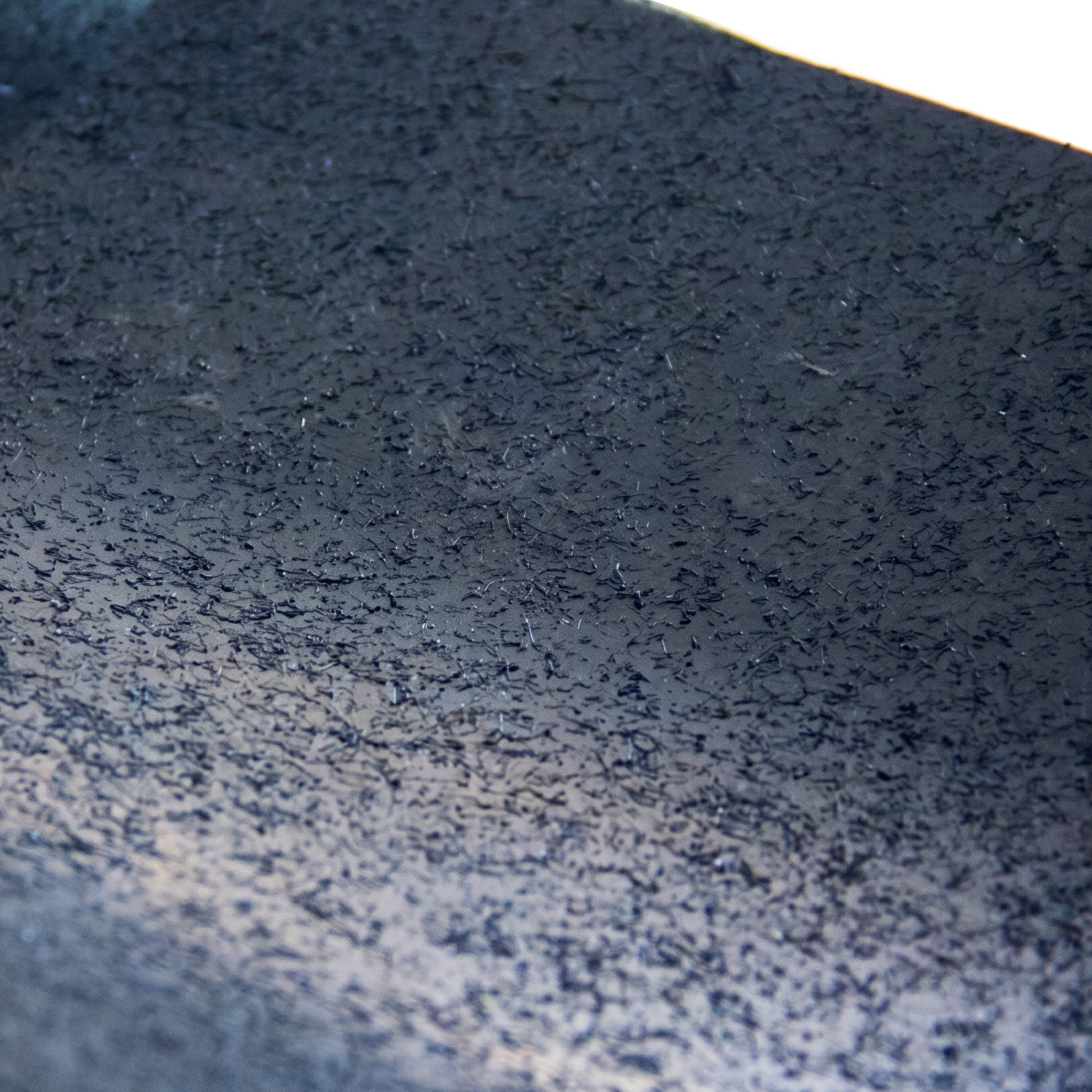

- Frottement d'interface supérieur : texture sur les deux faces avec une hauteur d'aspérité ≥ 0,40 mm (ASTM D7466), qui augmente l'angle de frottement contre le sol et d'autres géosynthétiques et maintient la couverture stable sur les talus prononcés.
- Stabilité de talus certifiable : comportement au cisaillement direct vérifiable selon ASTM D5321 / D6243, la donnée qu'exige le calcul de stabilité dans les alvéoles de décharge et les piles de lixiviation.
- Même résistance UV et chimique que la version lisse : teneur en noir de carbone de 2,0 à 3,0 % (ASTM D1603) et rétention de l'OIT après vieillissement UV, pour résister des années sous le soleil direct des Caraïbes sans se dégrader.
- Durabilité mécanique PEHD : résistance à la traction, au poinçonnement, à la déchirure et à la fissuration sous contrainte (ESCR) conformément à la famille de spécifications GRI-GM13 pour géomembrane texturée.
- Fabrication Moltexo soignée : polymère vierge de grade professionnel, épaisseur minimale individuelle avec tolérance contrôlée et essais ASTM vérifiés sur chaque calibre.
Applications et usages typiques

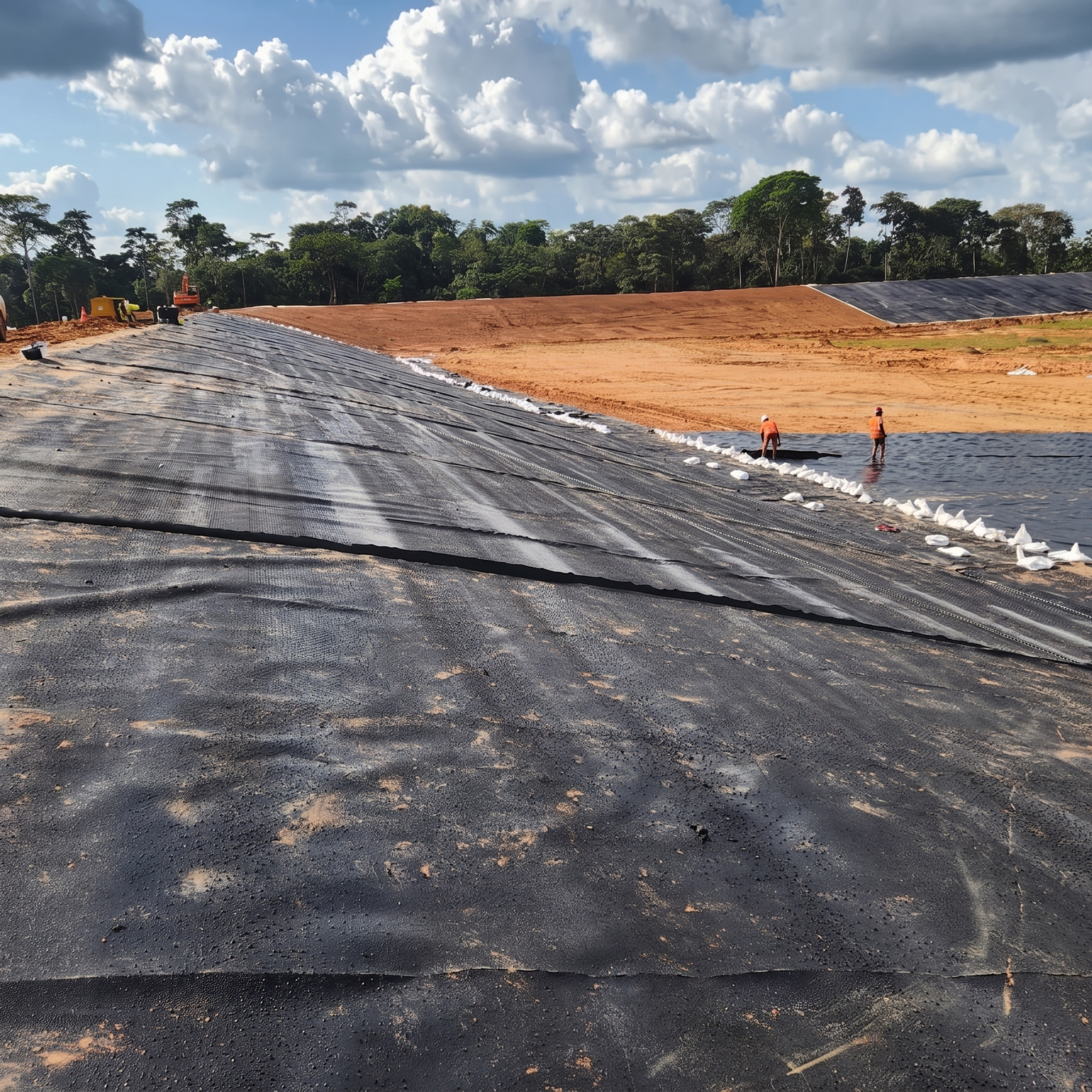

- Revêtement de talus et parois inclinées dans les alvéoles de décharge sanitaire et les centres de stockage de sécurité.
- Piles de lixiviation (leach pads) et dépôts de résidus dans les projets miniers.
- Réservoirs, barrages et lagunes d'oxydation à talus prononcés.
- Systèmes de couverture finale (capping) où la terre végétale doit tenir sur le lé sans glisser.
Qualité et durabilité
Chaque variante satisfait aux essais de référence pour le PEHD texturé : hauteur d'aspérité selon ASTM D7466, propriétés de traction selon ASTM D6693 et résistance à la fissuration sous contrainte (ESCR) selon ASTM D5397, avec la même protection UV que la ligne lisse. La texture est produite de manière intégrale pendant la fabrication —ce n'est pas un lé lisse sur lequel on imprime un relief de surface— de sorte que le relief ne s'écrase pas sous charge ni ne se perd avec le temps. Moltexo contrôle en outre l'épaisseur minimale individuelle avec une tolérance de −10 % sur chaque rouleau, une exigence qui, sur des matériaux à bas coût, ne s'applique tout simplement pas.
Qu'est-ce qui le distingue d'un plastique noir de construction courant ?
La véritable différence réside dans la matière première et les additifs. Un plastique noir courant utilise des résines recyclées et n'a pas d'antioxydants UV spécialisés ; sous le soleil caraïbe, il perd sa souplesse en quelques mois et se fendille. Cette géomembrane utilise un polymère vierge avec 2,0 à 3,0 % de noir de carbone vérifié selon ASTM D1603 et des additifs OIT avec une rétention de 50 % après 1600 heures de vieillissement UV. Ce n'est ni le même produit ni la même durée de vie.
Résiste-t-il au contact des carburants, des acides agricoles et des engrais ?
Le HDPE présente une large résistance chimique et supporte bien les carburants dilués, les lubrifiants, les engrais liquides courants, les solutions salines et les eaux avec matière organique des exploitations agricoles ou piscicoles. Pour les acides très concentrés, les hydrocarbures aromatiques purs ou les solvants chlorés, il convient de valider la compatibilité au cas par cas avant l'installation, surtout pour la rétention secondaire de cuves industrielles où l'exposition est prolongée.
Est-ce la même chose qu'une feuille en PVC ou une bâche imperméabilisante ?
Non. La bâche imperméable et le liner en PVC sont des matériaux plus souples, avec des plastifiants qui migrent avec le temps et réduisent leur durée de vie au soleil ; ils conviennent à des usages temporaires ou à des couvertures de courte durée. Cette géomembrane HDPE est une feuille monolithique en polyéthylène haute densité sans plastifiants, conçue pour des décennies de service sous rayonnement UV permanent. La différence se remarque dès la première année d'exposition réelle.
Vous avez encore des questions ?
Demandez-nous et nous nous ferons un plaisir de vous aider avec tout ce dont vous avez besoin.
| Material y construcción | |
|---|---|
| Material | Polietileno de alta densidad (HDPE) virgen |
| Acabado de superficie | Texturizada |
| Mandril | Plástico rígido |
| Dimensiones y formato | |
| Espesor nominal | 1 mm (0.040 in) — ASTM D5199 |
| Altura de asperezas | 0.25 mm (0.0098 in) — ASTM D7466 |
| Resistencias y rendimiento | |
| Resistencia al desgarro | 125 N (28.1 lbf) — ASTM D1004 |
| Elongación a la rotura | 100 % — ASTM D6693 Type IV |
| Elongación al límite elástico | 12 % — ASTM D6693 Type IV |
| Resistencia a la punción | 267 N (60.0 lbf) — ASTM D4833 |
| Resistencia a tracción a la rotura | 10 N/mm (57.1 lbf/in) — ASTM D6693 Type IV |
| Resistencia a tracción al límite elástico | 15 N/mm (85.7 lbf/in) — ASTM D6693 Type IV |
| Durabilidad y protección | |
| Contenido de negro de carbón (rango) | 2.0–3.0 % — ASTM D1603 |
| Dispersión de negro de carbón | 9 de 10 vistas en categorías 1-2 (menos de 1 en categoría 3) — ASTM D5596 |
| Protección UV | Sí (alta) |
| Resistencia a la fisuración por esfuerzo (ESCR) | 500 h — ASTM D5397 |
| Resistencia UV (retención OIT alta presión 1600 h) | 50 % — ASTM D5885 |
| Resistencia UV (retención OIT estándar 1600 h) | 50 % — ASTM D3895 |
| Retención de OIT alta presión (90 días a 85°C) | 80 % — ASTM D5721/D5885 |
| Retención de OIT estándar (90 días a 85°C) | 55 % — ASTM D5721/D3895 |
| Tiempo de inducción a la oxidación (OIT) alta presión | 400 min — ASTM D5885 |
| Tiempo de inducción a la oxidación (OIT) estándar | 100 min — ASTM D3895 |
| Propiedades fisicoquímicas | |
| Densidad | 0.940 g/cm³ (58.7 lb/ft³) — ASTM D1505/D792 |
| Presentación y embalaje | |
| Presentación | Rollo de 5.8 m (19 ft) de ancho y 100 m (328 ft) de largo |
Garantie officielle MOLTEXO
Ce qui est couvert
Confirmado el defecto: sustitución o devolución del valor pagado.
Ce qui n'est pas couvert
Paiement et sécurité
